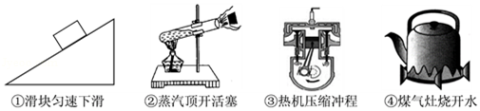

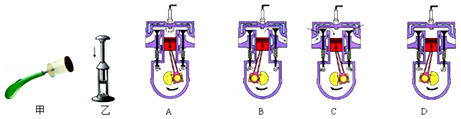

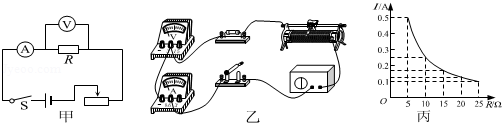

☆☆☆ 点击下载试题 ☆☆☆ 由于格式问题此试题可能会出现乱码的情况 为了方便您阅读请点击右上角的全屏查看 2018石家庄市中考物理冲刺试题 一.选择题(本大题共13个小题,共39分,1-10小题为单选题,每小题3分,11-13小题的四个选项中,至少有两个选项符合题意,每小题3分,选对但不全的得2分,有错选或不选的不得分。) 1.下列有关“电”的说法正确的是( ) A.摩擦起电的实质是创造了电荷 B.运动的电荷一定形成电流 C.电路两端有电压就一定有电流 D.电阻中有电流,它的两端一定有电压 2.如图所示是餐桌上常见的美食,其中所包含的物理知识正确的是( ) ![]() ![]() ![]() ![]() A.蒸饺﹣﹣刚蒸熟的饺子冒“白气”是汽化现象 B.牛肉面﹣﹣挑面时香气四溢说明分子在做无规则运动 C.回锅肉﹣﹣炒肉时是通过做功的方式使肉和菜的内能增加 D.玉米排骨汤﹣﹣当汤沸腾以后,把炖汤的火调小是为了降低汤的温度 3.在“伏安法测电阻”的实验中,某同学在操作时不小心将电流表与电压表的位置接反了,则( ) A.电流表被烧坏B.电压表被烧坏 C.被测灯丝烧断D.电压表的示数较大 ![]() ![]() 4.如图所示,A、B间电压一定,当滑片P从某一位置向左移动到另一位置时,通过R1、R2的电流变化量的大小分别为△I1、△I2,电压变化量的大小分别为△U1、△U2,则( ) A.△I1>△I2,△U1>△U2 B.△I1<△I2,△U1<△U2 C.△I1<△I2,△U1=△U2 D.△I1=△I2,△U1=△U2 5.(石家庄中考物理)下列过程中,能量转化情况相同的是( ) ![]() A.①③ B.②③ C.②④ D.③④ 6.压敏电阻的阻值是随所受压力的增大而减小的.小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路,要求压力增大时电表示数增大.以下电路不符合要求的是( ) A. ![]() ![]() ![]() ![]() 7.如图甲所示的电路中,当闭合开关后,两个电压表指针偏转均如图乙所示,则电灯L1和L2两端的电压分别为( ) A.1.2V,4.8V B.6V,1.2V C.1.2V,6V D.4.8V,1.2V ![]() ![]() ![]() 第7题图 第9题图 第10题图 8.(石家庄中考物理)下列事实中,最能说明物体吸收的热量跟升高的温度有关的是( ) A.质量相等的水和煤油温度都升高5℃,它们吸收的热量不同 B.体积相等的煤油和水温度都升高10℃,它们吸收的热量不同 C.质量相等的两铜块温度分别升高20℃和10℃,它们吸收的热量不同 D.体积相等的两杯水温度都升高100℃,它们吸收的热量相同 9.质量相等、初温相同的a、b两种不同液体,分别用两个完全相同的加热器加热.加热过程中,温度随时间变化的图线如图所示,根据图线比较两液体的比热容是( ) A.a液体比热容大 B.b液体比热容大 C.两种液体比热容一样大 D.无法判断 10.如图所示的电路,电阻R1=2Ω,R2=3Ω,R3=1Ω,串联在电路中,电源电压U=6v,闭合开关K,电压表的示数约为4V,则( ) A.R1断路 B.R2短路 C.R3短路 D.安培表示数为1.5A 11.下列关于温度、热量和内能的说法中正确的是( ) A.零摄氏度的物体,它一定有内能 B.物体温度不变,它的内能可能改变 C.热传递过程中,热量多的物体将内能传递给热量少的物体 D.物体内能增加,它可能吸收热量,也可能外界对它做了功. 12.如图所示是电阻甲和乙的U﹣I图象,下列说法中正确的是( ) A.甲为定值电阻,乙的阻值随电压升高而减小 B.当乙两端电压为2V时,R乙=10Ω C.甲、乙串联在电路中,当电路电流为0.2A时,电源电压为3V D.甲、乙并联在电路中,当电源电压为2V时,电路的总电流为0.6A ![]() ![]() 13.如图所示,电源电压不变,R1和R2为定值电阻.下列说法不正确的是( ) A.只闭合S1,滑片P向右滑动,电压表示数变大 B.先闭合S1,再闭合S2,电压表示数变大,电流表示数不变 C.先闭合S1和S2,再闭合S3,电压表与电流表示数的比值变小 D.闭合S1、S2和S3,滑片P向右滑动,电压表与电流表示数的比值变大 二.填空及简答题(每空2分,共32分) 14.冰壶比赛时,两名队员在冰壶前方“刷冰”,使表面的冰熔化成薄薄的一层水,这是通过 的方式改变冰的内能. 15.汽油机是热机的一种,汽油在气缸内燃烧时将 能转化为 能;甲实验用电子点火器点燃瓶内气体,推开盒盖,该过程对应着汽油机工作循环中的 冲程;而在乙实验中是将 能转化为 能,下面四幅图中的 图所对应的能量转化过程与乙实验相同.若该汽油机飞轮转速为2400r/min,则该汽油机每分钟对外做功 次. ![]() 16.标有“12V 1A、“12V 0.5A”的灯L1和L2(假设灯丝电阻不变),若将它们串联在某电源上,两灯都发光,则灯L1和L2的电流之比为 ,两端电压之比为 ;若将它们并联在6V电源上,两灯都发光,则灯L1和L2的电流之比为 。 17.如图所示的电路中,当S闭合后,电压表V1的示数为6V,电压表V2的示数为4V,电流表A的示数为1A,且将R2和R3对换位置后,电流表、电压表示数均不变,则R1= Ω. ![]() ![]() 18.如图所示,甲、乙、丙三图中的装置完全相同.燃料的质量都是10g,烧杯内的液体质量也相同. (1)比较不同燃料的热值,应选择 两图进行实验;比较不同物质的比热容,应选择 两图进行实验;在实验中,三烧杯中a、b液体的质量必须 (选填“相等”或“不同”). (2)水的比热容为4.2×103 J/(kg•℃),它的物理意义是 ; (3)酒精的热值为3.0×107 J/kg,完全燃烧10g酒精放出的热量为 J. 四.实验探究题(每空1分,共11分) 19.小明利用如图甲所示的电路探究电流跟电阻的关系.已知电源电压为6V且保持不变,实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω. ![]() (1)连接电路时,开关应 ;闭合开关前,滑动变阻器的滑片应该滑到 (选填“最左端”或“最右端”). (2)请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉). (3)实验中多次改变R的阻值,调节滑动变阻器的滑片,使电压表示数保持不变,记下电流表的示数,得到如图丙所示的电流I随电阻R变化的图象. ①由图象可以得出结论:电压一定时, . ②上述实验中,小明用5Ω的电阻做完实验后,断开开关,取下5Ω的电阻,然后将10Ω的电阻接入电路,闭合开关,接下来他应该进行的操作是:向 移动滑片(选填“左”或“右”),使电压表示数为 V时,读出电流表的示数. (4)小明连接完电路后闭合开关,发现电压表的示数接近电源电压,反复移动滑动变阻器的滑片P,电压表示数基本不变.发生故障的原因可能是滑动变阻器 ,或者小灯泡 . (5)为完成整个实验,应该选取最大阻值不小于 Ω的滑动变阻器. (6)小红试图将定值电阻换成小灯泡来探究电流与电压的关系,你认为他的实验方案可行吗? (选填“可行”或“不可行”),你的理由是 . 四.计算应用题(20题6分,21题6分,22题6分,共18分) 20.(石家庄中考物理)某物理兴趣小组的同学,用煤炉给20kg的水加热,同时他们绘制了如图所示的加热过程中水温随时间变化的图线.若在6min内完全燃烧了3kg的煤,水的比热容为4.2×103J/(kg•℃),煤的热值约为3×107J/kg.求: (1)煤完全燃烧产生的热量; (2)经过6min时间加热,水所吸收的热量; (3)煤炉烧水时的热效率. ![]() 21.如图所示,电阻R1=4Ω,R2=8Ω.问: (1)S断开时,电压表的读数是2.4V,电流表示数是多少? (2)S闭合时,电流表的示数是多少? ![]() 22一个电子身高测量仪,如图所示,R1=5Ω,电源电压恒为4.5V,R2的规格为“15Ω 0.5A”,电压表的量程为0~3V,电流表量程为0~0.6A. 则:(1)为了保证电路中各元件安全工作,求变阻器接入电路的阻值范围 (2)若要求滑动变阻器R2可任意调节,同时保证所有元件安全,求可使用的电源电压安全范围 ![]() 石家庄中考物理参考答案 一.选择题(本大题共13个小题,共39分,1-10小题为单选题,每小题3分,11-13小题的四个选项中,至少有两个选项符合题意,每小题3分,选对但不全的得2分,有错选或不选的不得分。) 1.下列有关“电”的说法正确的是( ) A.摩擦起电的实质是创造了电荷 B.运动的电荷一定形成电流 C.电路两端有电压就一定有电流 D.电阻中有电流,它的两端一定有电压 【解答】解:A、摩擦起电的实质,并不是创造了电,只是通过摩擦,使电子由一个物体转移到另一个物体电子由一个物体转移到另一个物体,得到电子的物体带负电,失去电子的物体带正电.不合题意. B、光有运动的电荷不一定能形成电流,电路中还必须有电压.不合题意. C、电路两端有电压不一定有电流,电路还必须是闭合的.不合题意. D、电压是使电路中形成电流的原因,电路中有电流,两端就一定有电压.符合题意. 故选D. 2.如图所示是餐桌上常见的美食,其中所包含的物理知识正确的是( ) ![]() ![]() ![]() ![]() A.蒸饺﹣﹣刚蒸熟的饺子冒“白气”是汽化现象 B.牛肉面﹣﹣挑面时香气四溢说明分子在做无规则运动 C.回锅肉﹣﹣炒肉时是通过做功的方式使肉和菜的内能增加 D.玉米排骨汤﹣﹣当汤沸腾以后,把炖汤的火调小是为了降低汤的温度 【解答】解:A、刚蒸熟的饺子冒“白气”是水蒸气遇冷液化形成的,故A错误; B、挑面时香气四溢说明面的香分子在做无规则运动,故B正确; C、炒肉时是通过热传递的方式使肉和菜的内能增加,故C错误; D、汤沸腾后,把火关小再煲,此时汤继续沸腾,汤的温度不会降低,故D错误. 故选:B. 3.在“伏安法测电阻”的实验中,某同学在操作时不小心将电流表与电压表的位置接反了,则( ) A.电流表被烧坏B.电压表被烧坏 C.被测灯丝烧断D.电压表的示数较大 ![]() 【解答】解: 将电流表与电压表的位置接反了后电流表无示数,电压表显示电源电压,两电表都不被烧坏。 故选:D. 4.(石家庄中考物理)如图所示,A、B间电压一定,当滑片P从某一位置向左移动到另一位置时,通过R1、R2的电流变化量的大小分别为△I1、△I2,电压变化量的大小分别为△U1、△U2,则( ) A.△I1>△I2,△U1>△U2 B.△I1<△I2,△U1<△U2 C.△I1<△I2,△U1=△U2 D.△I1=△I2,△U1=△U2 ![]() 【解答】解:由电路图可知,电阻R2与R3并联,然后再与R1串联,设A、B间电压为U; (1)由电路图可知,滑片P向左移动时,滑动变阻器R2接入电路的阻值变大, 电阻R2与R3的并联电阻变大,电路总电阻变大,电路两端电压不变,由欧姆定律可知, 干路电流I变小,通过R1的电流I1减小,电阻阻值不变,电阻R1两端电压U1=IR1变小, 电阻R2与R3的并联电压U并=U2=U3=U﹣U1变大,R3不变,由I3= ![]() 由并联电路特点可知,干路电流等于各支路电流之和,I1=I2+I3, I1减小,I3增大,I2减小,则I2的减小量大于I1的减小量,即△I1<△I2; (2)串联电路总电压等于各串联电路电压之和,则U=U1+U2,由于U不变, U1的减小量等于U2的增加量,即△U1=△U2; 由以上分析可知,△I1<△I2,△U1=△U2,故C正确; 故选C. 5.下列过程中,能量转化情况相同的是( ) ![]() A.①③ B.②③ C.②④ D.③④ 【解答】解:①是将机械能转化内能;②通过加热使活塞飞出,为内能转化为动能的过程;③为压缩冲程,则为机械能转化为内能的过程;④消耗化学转化为内能,为化学能转化为内能的过程;故能量转化相同的为①③. 故选A. 6.压敏电阻的阻值是随所受压力的增大而减小的.小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路,要求压力增大时电表示数增大.以下电路不符合要求的是( ) A. ![]() ![]() ![]() ![]() 【解答】解:由图知: A、压敏电阻与定值电阻并联.当压力增大时,压敏电阻阻值减小,并联电路总电阻减小,电源电压一定,所以干路电流增大,电流表示数增大.符合要求; B、压敏电阻与定值电阻并联.当压力增大时,压敏电阻阻值减小,两端电压一定,所以电流表示数增大.符合要求; C、压敏电阻与定值电阻串联.当压力增大时,压敏电阻阻值减小,根据串联电路用电器两端电压与其阻值成正比知,压敏电阻两端电压减小,所以定值电阻两端电压增大,电压表示数增大.符合要求; D、压敏电阻与定值电阻串联.当压力增大时,压敏电阻阻值减小,根据串联电路用电器两端电压与其阻值成正比知,压敏电阻两端电压减小,所以电压表示数减小.不符合要求. 故选D. 7.(石家庄中考物理)如图甲所示的电路中,当闭合开关后,两个电压表指针偏转均如图乙所示,则电灯L1和L2两端的电压分别为( ) A.1.2V,4.8V B.6V,1.2V C.1.2V,6V D.4.8V,1.2V ![]() 【解答】解: (1)由电路图可知:电灯L1、L2串联,电压表V1测电源电压,电压表V2测L1两端的电压. (2)因为串联电路两端电压等于各部分电压之和,所以电压表V1的示数应大于V2的示数; 则电压表V1的量程是0~15V,分度值为0.5V,示数UV1=6V; 电压表V2的量程是0~3V,分度值为0.1V,示数UV2=1.2V. (3)电压表V2测L1两端的电压,所以L1两端的电压U1=UV2=1.2V; 由于L1、L2串联,电压表V1测电源电压,由串联电路的特点可知:L2两端的电压U2=UV1﹣UV2=6V﹣1.2V=4.8V. 故选D. 8.下列事实中,最能说明物体吸收的热量跟升高的温度有关的是( ) A.质量相等的水和煤油温度都升高5℃,它们吸收的热量不同 B.体积相等的煤油和水温度都升高10℃,它们吸收的热量不同 C.质量相等的两铜块温度分别升高20℃和10℃,它们吸收的热量不同 D.体积相等的两杯水温度都升高100℃,它们吸收的热量相同 ![]() 【解答】解:A、质量相等的水和煤油温度都升高5℃,它们吸收的热量不同.说明物质吸收的热量跟物质种类有关.不符合题意. B、质量相等的两铜块温度分别升高20℃和10℃,它们吸收的热量不同.说明物质吸收的热量跟升高的温度有关.符合题意. C、体积相等的煤油和水温度都升高10℃,它们吸收的热量不同,说明物质吸收的热量跟质量有关.不符合题意. D、体积相等的两杯水温度都升高100℃,它们吸收的热量相同,不能说明吸收的热量与任何因素的关系.不符合题意. 故选B. 9.(石家庄中考物理)质量相等、初温相同的a、b两种不同液体,分别用两个完全相同的加热器加热.加热过程中,温度随时间变化的图线如图所示,根据图线比较两液体的比热容是( ) A.a液体比热容大 B.b液体比热容大 C.两种液体比热容一样大 D.无法判断 【解答】解:由图示可以看出,当加热时间相同时,即吸收的热量相同时,a的温度升高的快, 利用热量的计算公式Q吸=cm△t可知,在质量相等、初温相同、吸热也相同的情况下,谁的温度升高得快,它的比热容小; 所以,a的比热容小,b的比热容大. 故选B. 10.如图所示的电路,电阻R1=2Ω,R2=3Ω,R3=1Ω,串联在电路中,电源电压U=6v,闭合开关K,电压表的示数约为4V,则( ) A.R1断路 B.R2短路 C.R3短路 D.安培表示数为1.5A ![]() 【解答】解:由于总电压是6V,电压表示数是4V,故此R3的电压是U=6V﹣4V=2V; 故通过R3的电流是:I= ![]() ![]() 故与电压表并联的电阻是: 据I= ![]() ![]() ![]() 由于原题中“R1=2Ω,R2=3Ω”,所以能看出,此时应该是由于R2发生短路造成的. 故选B. 11.下列关于温度、热量和内能的说法中正确的是( ) A.零摄氏度的物体,它一定有内能 B.物体温度不变,它的内能可能改变 C.热传递过程中,热量多的物体将内能传递给热量少的物体 D.物体内能增加,它可能吸收热量,也可能外界对它做了功. 【解答】解:物体在任何情况下都有内能,故A错;晶体在熔化过程中吸收热量温度不变但内能增加,正确;热传递过程中从温度高的物体到温度低的物体,故D错;内能改变的两种途径是热传递和做功,正确。 故选BD。 12.(石家庄中考物理)如图所示是电阻甲和乙的U﹣I图象,下列说法中正确的是( ) A.甲为定值电阻,乙的阻值随电压升高而减小 B.当乙两端电压为2V时,R乙=10Ω C.甲、乙串联在电路中,当电路电流为0.2A时,电源电压为3V D.甲、乙并联在电路中,当电源电压为2V时,电路的总电流为0.6A ![]() 【解答】解: A、因为甲图象为正比例函数,因此图象中对应电压和电流值的比值不变,故甲为定值电阻;而乙图象中的电压和电流值的比值时刻在发生变化,且不断变.故A正确; B、从图象中可以看出,当乙电阻两端电压为2V时,对应的电流为0.2A,因此此时乙的阻值:R= ![]() ![]() C、当通过甲、乙中的电流为0.2A时,从图形中可以看出,此时甲、乙两端的电压值分别为1V、2V,由于甲、乙为串联,因此电源电压为3V.故C正确; D、当甲、乙两端的电压为2V时,从图象中可以看出,此时通过甲、乙的电流分别为0.4A、0.2A,由于甲、乙并联,因此电路总I=2V×(0.4A+0.2A)=1.2W.故D正确. 故选ABCD. 13.如图所示,电源电压不变,R1和R2为定值电阻.下列说法不正确的是( ) A.只闭合S1,滑片P向右滑动,电压表示数变大 B.先闭合S1,再闭合S2,电压表示数变大,电流表示数不变 C.先闭合S1和S2,再闭合S3,电压表与电流表示数的比值变小 D.闭合S1、S2和S3,滑片P向右滑动,电压表与电流表示数的比值变大 ![]() 【解答】解:A、只闭合S1时,R1、R2与滑动变阻器串联,电压表测R2两端的电压,如图1所示: ![]() 当滑片P向右滑动时,接入电路中的电阻变大,电路中的总电阻变大, 根据欧姆定律可知,电路中的电流变小,R2两端的电压变小即电压表的示数变小,故A不正确; B、闭合S1、S2时,电压表测电源的电压,电流表测电路中的电流,如图2所示: ![]() ∵串联电路中电阻越串越大、大于任何一个分电阻, ∴先闭合S1,再闭合S2时,电路中的总电阻变小, 根据欧姆定律可知,电路中的电流变大即电流表的示数变大,R2两端的电压变大即电压表的示数变大,故B不正确; C、先闭合S1和S2,再闭合S3时,R1、R2与滑动变阻器并联,电压表测电源的电压,电流表测R1和R2支路的电流之和,如图3所示: ![]() ∵并联电路中电阻越并越小、小于任何一个分电阻, ∴电压表与电流表示数的比值即R1、R2并联后的总电阻变小,故C正确; D、∵并联电路中各支路独立工作、互不影响, ∴闭合S1、S2和S3,滑片P向右滑动时,不能改变R1、R2并联后的总电阻,即电压表与电流表示数的比值不变,故D不正确. 故选ABD. 二.填空及简答题(每空2分,共32分) 14.冰壶比赛时,两名队员在冰壶前方“刷冰”,使表面的冰熔化成薄薄的一层水,这是通过 的方式改变冰的内能. 【解答】解:运动员刷冰时,冰刷与冰面摩擦,摩擦生热,将机械能转化为内能,使冰面的内能增加,温度升高,冰熔化成水.由于水的出现使冰壶与冰面分开,从而减小了冰壶与冰面之间的摩擦. 故答案为:做功. 15.(石家庄中考物理)汽油机是热机的一种,汽油在气缸内燃烧时将 能转化为 能;甲实验用电子点火器点燃瓶内气体,推开盒盖,该过程对应着汽油机工作循环中的 冲程;而在乙实验中是将 能转化为 能,下面四幅图中的 图所对应的能量转化过程与乙实验相同.若该汽油机飞轮转速为2400r/min,则该汽油机每分钟对外做功 次. ![]() 【解答】解:(1)汽油在气缸内燃烧时将化学能转化为内能; (2)甲图对试管中的水加热,加快水的蒸发,使试管中水的内能增大,体积膨胀,对外做功,使塞子飞出去,内能转化为塞子的机械能.该过程对应着汽油机工作循环中的做功冲程; (3)乙图是用力将活塞压下,活塞对空气做功,空气的内能增大,温度升高,达到了棉花的着火点,棉花就会燃烧.是通过对物体做功来增大物体内能的,即是将机械能转化为内能的过程.因此与压缩冲程原理相同.而图中D为压缩冲程,故与D原理相同. (4)若该汽油机飞轮转速为2400r/min,则该汽油机每分钟完成1200个工作循环,对外做功1200次. 故答案为:化学;内;做功;机械;内;D;1200. 16.标有“12V 1A、“12V 0.5A”的灯L1和L2(假设灯丝电阻不变),若将它们串联在某电源上,两灯都发光,则灯L1和L2的电流之比为 ,两端电压之比为 ;若将它们并联在6V电源上,两灯都发光,则灯L1和L2的电流之比为 。 【解答】解:由题可知L1和L2的阻值分别为12和24欧,串联时电流相等,比值为1:1,电压比为1:2,并联时两灯的电流之比为2:1. 故答案为:1:1 1:2 2:1 17.如图所示的电路中,当S闭合后,电压表V1的示数为6V,电压表V2的示数为4V,电流表A的示数为1A,且将R2和R3对换位置后,电流表、电压表示数均不变,则R1= Ω. ![]() 【解答】解:如图所示的电路中,当S闭合后,三个电阻串联在电路中,依据题意, 由欧姆定律I= ![]() ![]() R1+R2= ![]() ![]() ![]() ![]() 将R2和R3对换位置后,电流表、电压表示数均不变,说明:R2=R3,则R2=R3=3Ω,R1=1Ω. 故答案为:1. 18.如图所示,甲、乙、丙三图中的装置完全相同.燃料的质量都是10g,烧杯内的液体质量也相同. (1)比较不同燃料的热值,应选择 两图进行实验;比较不同物质的比热容,应选择 两图进行实验;在实验中,三烧杯中a、b液体的质量必须 (选填“相等”或“不同”). (2)水的比热容为4.2×103 J/(kg•℃),它的物理意义是 ; (3)酒精的热值为3.0×107 J/kg,完全燃烧10g酒精放出的热量为 J. ![]() 【解答】(石家庄中考物理)解: (1)为了比较热值大小要用不同的燃料,加热同一种液体,让液体的质量相同,通过温度计的示数高低得出吸热多少,进而判断热值大小,应选择甲和乙两图进行实验; 为了比较两种液体的比热容,需要燃烧相同的燃料,加热不同的液体,让液体的质量和温度的变化相同,通过比较加热时间,进而判断两种比热容的大小关系,应选择甲和丙两图进行实验; 综上所述,三烧杯中a、b液体的质量必须相等; (2)水的比热容为4.2×103J/(kg•℃),它的物理含义是1kg水温度升高(或降低)1℃所吸收(或放出)的热量为4.2×103J; (3)完全燃烧10g酒精放出的热量为:Q放=mq=10×10﹣3kg×3.0×107J/kg=3×105J. 故答案为:(1)甲、乙;甲、丙;相等;(2)1kg水温度升高(或降低)1℃所吸收(或放出)的热量为4.2×103J;(3)3.0×105. 四.实验探究题(每空1分,共11分) 19.小明利用如图甲所示的电路探究电流跟电阻的关系.已知电源电压为6V且保持不变,实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω. ![]() (1)连接电路时,开关应 ;闭合开关前,滑动变阻器的滑片应该滑到 (选填“最左端”或“最右端”). (2)请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉). (3)实验中多次改变R的阻值,调节滑动变阻器的滑片,使电压表示数保持不变,记下电流表的示数,得到如图丙所示的电流I随电阻R变化的图象. ①由图象可以得出结论:电压一定时, . ②上述实验中,小明用5Ω的电阻做完实验后,断开开关,取下5Ω的电阻,然后将10Ω的电阻接入电路,闭合开关,接下来他应该进行的操作是:向 移动滑片(选填“左”或“右”),使电压表示数为 V时,读出电流表的示数. (4)小明连接完电路后闭合开关,发现电压表的示数接近电源电压,反复移动滑动变阻器的滑片P,电压表示数基本不变.发生故障的原因可能是滑动变阻器 ,或者小灯泡 . (5)为完成整个实验,应该选取最大阻值不小于 Ω的滑动变阻器. (6)小红试图将定值电阻换成小灯泡来探究电流与电压的关系,你认为他的实验方案可行吗? (选填“可行”或“不可行”),你的理由是 . 【解答】解: (1)为保护电路,连接电路时,开关应断开;闭合开关前,由图滑动变阻器的滑片应该滑到最大值最左端; (2)探究电流跟电阻的关系实验中,电压测定值电阻两端电压,所以应与R并联,由此连接实物图,如图所示: ![]() (3)①分析图丙图象,曲线上每点对应的电流和电阻的乘积都等于2.5V,由此得出结论:电压一定时,导体中的电流与电阻成反比; ②将5Ω的电阻更换为10Ω的电阻接入电路后,应增大滑动变阻器接入电路中的电阻,即滑片左滑,减小电路中的电流,使电压的示数达到2.5V; (4)如果滑动变阻器同时接上面两个接线柱,或者灯泡断路,闭合开关,电压表压表的示数接近电源电压,反复移动滑动变阻器的滑片P,电压表的示数基本不变; (5)探究电流跟电阻时,要保持R两端电压不变,根据串联电路的分压原理,当R=25Ω时,变阻器连入阻值最大, 所以R滑= ![]() ![]() ![]() 为完成整个实验,应该选取最大阻值不小于25Ω的滑动变阻器; (6)由于灯丝的电阻受温度的影响,要探究电流与电压的关系,需保持电阻不变,所以不能用小灯泡做此实验. 故答案为:(1)断开;最左端;(2)见上图;(3)①电压一定时,导体中的电流与电阻成反比;②左;2.5;(4)同时接上面两个接线柱;断路;(5)35;(6)不可行;灯丝的电阻随温度的变化而变化. 四.计算应用题(20题6分,21题6分,22题6分,共18分) 20.某物理兴趣小组的同学,用煤炉给20kg的水加热,同时他们绘制了如图所示的加热过程中水温随时间变化的图线.若在6min内完全燃烧了3kg的煤,水的比热容为4.2×103J/(kg•℃),煤的热值约为3×107J/kg.求: (1)煤完全燃烧产生的热量; (2)经过6min时间加热,水所吸收的热量; (3)煤炉烧水时的热效率. ![]() 【解答】解:(1)燃烧煤的质量m煤=3kg,煤的热值q煤=3×107J/kg, 煤完全燃烧产生的热量Q放=m煤q煤=3kg×3×107J/kg=9×107J; (2)水的质量m水=10kg,加热6min水温度升高度数△t=80℃﹣20℃ =60℃ , Q吸=cm水△t=4.2×103J/(kg•℃ )×20kg×60℃ =5.04×106J; (3)煤炉烧水时的热效率η= ![]() 答:(1)煤完全燃烧产生的热量为9×107J; (2)经过6min时间加热,水所吸收的热量是5.O4×106J; (3)煤炉烧水时的热效率为5.6%. 21.(石家庄中考物理)如图所示,电阻R1=4Ω,R2=8Ω.问: (1)S断开时,电压表的读数是2.4V,电流表示数是多少? (2)S闭合时,电流表的示数是多少? ![]() 【解答】解:(1) 当开关S断开时,R1与R2串联,电压表测R1两端的电压,电流表测电路中的电流,所以,电流示数为: I=U/R1=2.4V/4Ω=0.6A (2)由上题可知:当开关S断开时,R1与R2串联,电路中的电流0.6A,所以电源电压为:U=I(R1+R2)=0.6A(4Ω+8Ω)=7.2V 所以S闭合时电压表测电源电压,示数为7.2V。 22.一个电子身高测量仪,如图所示,R1=5Ω,电源电压恒为4.5V,R2的规格为“15Ω 0.5A”,电压表的量程为0~3V,电流表量程为0~0.6A. 则:(1)为了保证电路中各元件安全工作,求变阻器接入电路的阻值范围 (2)若要求滑动变阻器R2可任意调节,同时保证所有元件安全,求可使用的电源电压安全范围 ![]() 【解答】解:(1)当P向下移动时,连入电路中的电阻变小,电流表示数变大为0.5A时,电路中的总电阻为R=U/I=4.5V/0.5A=9Ω (2)P在最下时U小=5Ω×0.5A=2.5V P在最上时U大=3V/15Ω×5Ω+3V=4V 第16页(共16页) (责任编辑:admin) |
