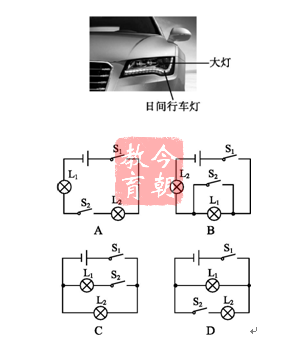

选自：2018年广西中考物理试卷 一、选择题(每小题3分。下列各题给出的四个选项中,只有一项符合题意) 6.如图所示,汽车装有日间行车灯,可以提高行车安全。当汽车启动时,S1闭合,日间行车灯L1立即亮起;再闭合S2,车前大灯L2也亮起。符合这一情况的电路图是( )  答案解析： 6.D 由选项A中电路图可知,只闭合S1时,两灯泡均不亮,A不符合题意;由选项B中电路图可知,只闭合S1时,两灯泡都亮,再闭合S2时,L1不亮,B不符合题意;今朝中考语文：www.jzjy365.com收集整理。由选项C中电路图可知,只闭合S1时,车前大灯L2亮,再闭合S2时,日间行车灯L1亮,C不符合题意;由选项D中电路图可知,只闭合S1时,日间行车灯L1亮,再闭合S2时,车前大灯L2亮,故D符合题意。 (责任编辑：admin) |
