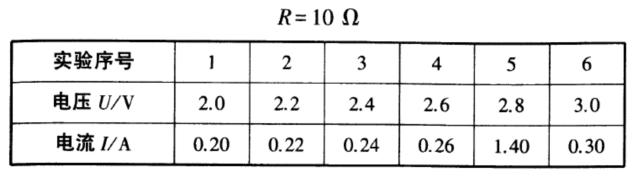

中考物理知识点：探究通过导体的电流与电压的关系 本实验主要的考查点有: (1)实物图的连接; (2)电路连接注意事项; (3)滑动变阻器的作用; (4)电压表与电流表的使用和读数; (5)电路故障分析; (6)动态电路分析; (7)控制变量法的应用; (8)设计实验表格(①实验次数须大于3次;②电流l/A;③电压U/V); (9)I-U图像的绘制与分析; (10)分析实验数据得结论; (11)换不同电阻进行测量的目的; (12)实验中不能用小灯泡代替定值电阻进行探究的原因。 在“探究电流与电压的关系”的实验中， (1)请在方框中画出能够改变定值电阻的电压，并可以同时测量电压和电流的电路图。 (2)通过实验记录电流表、电压表的示数如表所示:
|
