☆☆☆ 点击下载试题 ☆☆☆ 各位同学在查看时请点击全屏查看 2018年遵义中考物理冲刺试题 一、单项选择题（本大题包括8个小题．每小题3分，共24分．每小题中只有一个正确答案，请在答题卡选择题栏内，用2B铅笔将对应题目答案的标号涂黑．） 1．名城遵义吸引了很多外地游客，下列数据是游客获取的与遵义相关的信息，其中错误的是（） A．红军山纪念碑底座外围直径为20cm B．夜晚沿着美丽的湘江河畔走3km需要40min C．一瓶500ml五十三度茅台酒净含量大于0.5kg D．游客沿红军山石梯拾级而上走了20级，游客克服自身重力做了2000J的功 2．如图所示，关于国庆60周年大阅兵的场景，下列说法正确的是（）  A．迎风招展的军旗呈现红色，是因为军旗折射了红光 B．整个队列整齐划一，观众是通过光沿直线传播来判断 C．士兵帽子上的军徽熠熠发光，是因为军徽是光源 D．当士兵靠近一个平面镜后，他在平面镜中的像会变大 3．留心观察，生活中有很多物理学问，以下物态变化解释正确的是（） A．初冬季节，在家里洗澡时发现房间里充满“白气”，这些“白气”是水蒸气 B．夏季的早晨看到草叶上挂满露珠，初冬却看到了薄薄的一层霜，霜是由露凝固变成的 C．放在衣橱里的樟脑丸，时间久了会明显变小，是因为樟脑丸蒸发为气体跑掉了 D．冰箱里的冻豆腐取出一会后有许多小孔，这是因为豆腐里的水先凝固成冰后熔化成水形成的 4．遵义中考体育考试是对初中学生身体健康的一个综合测试，对下列体育活动分析正确的是（） A．仰卧起坐相当于省力杠杆，引体向上相当于费力杠杆 B．5个体重相同的同学跳绳，跳起相同的高度，频率越高的功率越大 C．跑步过程中，测试同学受到地给他的摩擦力向后 D．跑100米的同学起跑时用力向后蹬地能使他获得向前的惯性 5．春节是中国的传统节日，人们放起璀璨的烟花．关于燃放烟花下列说法正确的有（） A．很远就能听到烟花爆炸声，因为其音调高 B．我们听到的爆炸声在空气中的传播速度是3×108m/s C．烟花燃放有内能和机械能的转化 D．离烟花爆炸近的人用手捂着耳朵是在传播过程中减弱噪声 6．同学们背书包时，肩部会有受压的感觉．现在学生们都选择了一种双肩背的宽带书包．一书包带宽5cm，双肩分别与书包接触部分长度为35cm，总质量为7kg，他们选择这种书包的理由及肩部所受压强大小正确的是（） A．减小压强；2×103Pa B．增大压强；0.2Pa C．减小压力；4×103Pa D．减小压强；0.4Pa 7．某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（）  A．天然气浓度增大时，电压表示数变小 B．天然气浓度减小时，电流表示数变大 C．天然气浓度增大时，电路消耗的总功率变小 D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变 8．标有“2V 1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，设小灯泡电阻不变．闭合开关，移动滑动变阻器的滑片，电流表、电压表示数的范围是（）  A．0.25 A～0.6 A 1.0 V～2.0 V B．0.30 A～0.5 A 1.0 V～l.5 V C．0.25 A～0.5 A 1.5 V～2.0 V D．0.25 A～0.5 A 1.0 V～2.0 V 二、填空题（本大题包括5个小题，每小题4分，共20分．请将下列题目中的①②序号所占位置的应答内容，填写到答题卡相应题号的空格内．） 9．校园内刚铺上塑胶跑道，同学们会闻到一股强烈的塑胶气味，这是因为塑胶分子；体育课上，小丽和同学同时同向沿内圈跑道边线以1.5m/s的速度，平均60cm的步幅匀速走了两圈，以为参照物，小丽是静止的． 10．当物体距离凸透镜12cm时，在透镜另一侧光屏上成一个清晰放大的实像；若保持物体与光屏的位置不变，把凸透镜向光屏方向移动4cm，则在光屏上又成一清晰的缩小的像．则凸透镜的焦距f范围是；要将该透镜当放大镜使用，物体应透镜（选填“靠近”或“远离”）． 11．在标准大气压下，使用燃气灶烧水时，把质量为4kg、初温为20℃的水加热到100℃，燃烧了0.04m3天然气（假设天然气完全燃烧）．已知水的比热容为4.2×103J/（kg•℃），天然气的热值为8.4×107J/m3．则水吸收的热量为J，燃气灶烧水时的效率为． 12．小梅同学家中安装的电能表上标有“2500r/kW•h”的字样．现在家中已开了40W的电灯1盏、600W的电饭锅和2000W的电热水器各1台，这时电能表中通过的电流为A，当这只电能表的转盘转过5×104r时，每度电0.8元，她家应付电费元． 13．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表的示数是6V，R1=Ω，若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，R2消耗的功率为W．  三、实验及作图题（本大题包括4个小题，32题4分，33、34、35题各6分，共22分．请按要求在答题卡相应题号的图形上完成作图；或将题目中的①②序号所占位置的应答内容，填写到答题卡相应题号的空格内．） 14．（1）如图甲所示是某同学站在商场内的自动扶梯上，与扶梯一起以1m/s的速度匀速向上运动．请你画出该同学所受力的示意图． （2）请将图乙中所示的元件，连接成符合安全用电要求的家庭电路，开关控制灯泡．  15．小刚同学想测出一个实心塑料球的密度，但是发现塑料球放在水中会漂浮在水面上，无法测出它的体积．小刚设计了如图所示的实验步骤：  A．用天平测量塑料球的质量，天平平衡时如图b所示，记录塑料球质量为m； B．把适量的水倒进量筒中如图c所示，记录此时水的体积为V1； C．用细线在塑料球下吊一个小铁块放入盛有适量水的量筒，静止时如图d所示，记录此时量筒的示数为V2； D．把小铁块单独放入水中静止时如图e所示，记录此时量筒的示数为V3； E．利用密度公式计算出结果． 根据上述实验过程，回答下列问题： （1）实验时，将天平放在水平面上，将游码调至标尺左端的零刻度处，然后调节天平横梁平衡，发现指针静止在分度盘上如图a所示的位置，此时应将平衡螺母向（选填“左”或“右”）移动． （2）实验中使用天平测出塑料球的质量m=g，塑料球的体积V=cm3，计算出塑料球的密度ρ=kg/m3． （3）实验步骤中，步骤是可以略去的．（填序号） 16．如图所示是“探究滑动摩擦力的大小与哪些因素有关”的实验．  （1）实验中为了测量滑动摩擦力的大小，应用弹簧测力计沿水平方向拉动木块；实验数据如表：

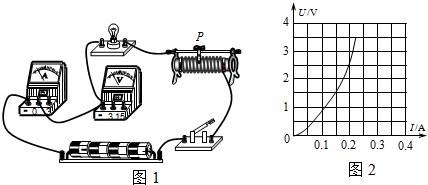

（2）在第一次实验中如果用0.5N的力水平拉动木块，则木块受到的滑动摩擦力为N． （3）由实验①、③可得出结论：． 17．王倩同学做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线．如图1是王倩没有连接完的实物电路．  （1）请你用笔画线代替导线，帮王倩将实物电路连接完整； （2）王倩连好电路后，闭合开关，移动滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障原因可能是． （3）王倩排除故障后闭合开关，移动滑片P到某处，电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向端滑动（选填“左”或“右”），使电压表示数为V； （4）王倩通过移动滑片P，分别记下了多组对应的电压表和电流表的读数，并绘制成了如图2所示的U﹣I图象．根据U﹣I图象提供的信息，可计算出小灯泡的额定功率是W，当加在小灯泡两端的电压为1.5V时，小灯泡的电阻是Ω． 四、综合应用题（本题包括3个小题，36、37、38题各8分，共24分．请将解答过程填写到答题卡相应题号的位置处．） 18．如图所示，工人通过滑轮组使重600N的箱子以0.4m/s的速度从地面提升到12m高的平台上，若工人吊起箱子过程中做的额外功是1800J．求： （1）滑轮组的机械效率是多大？ （2）工人吊起箱子的过程中所用的拉力是多少？ （3）工人做功的功率为多少？  19．混合动力汽车是一种新型汽车，它有两种动力系统．汽车加速，汽油机提供的动力不足时，蓄电池的电能转化为动能，使汽车加速更快；汽车减速，汽车动能转化为电能，由蓄电池贮存起来，减少能量的浪费．两种动力系统也可以独立工作，只有汽油机工作时，与一般的汽车相同；只使用电力时，由电动机提供动力．如表是国产某混合动力汽车蓄电池的铭牌，其中电池容量是蓄电池贮存的最大电能．该汽车匀速行驶时受到的阻力为720N．求：
（1）在家庭电路中对放电完毕的蓄电池充满电需要的时间； （2）仅由电动机提供动力，汽车匀速持续行驶的最大距离（不考虑电能转化为机械能时能量的损失）； （3）仅由汽油机提供动力，汽油机的效率为24%，汽车匀速行驶每百公里的油耗是多少升？（假设汽车受到的阻力不变，汽油的热值为3.0×107J/L（即焦耳/升）． 20．如图，电源电压恒定不变，R1=30Ω，滑动变阻器的最大阻值为20Ω，灯泡额定电压为3V（忽略灯泡电阻的变化），电压表量程为0～3V．当S、S1、S2都闭合，滑动变阻器滑片移到最右端时，电流表示数为0.5A；当闭合S，断开S1、S2，滑片p位于中点时，小灯泡恰好正常发光．求： （1）电源电压； （2）小灯泡的额定功率； （3）S闭合，S1、S2都断开时，电路消耗总功率的最大值．  2018年遵义中考物理冲刺试题参考答案 一、单项选择题（本大题包括8个小题．每小题3分，共24分．每小题中只有一个正确答案，请在答题卡选择题栏内，用2B铅笔将对应题目答案的标号涂黑．） 1．名城遵义吸引了很多外地游客，下列数据是游客获取的与遵义相关的信息，其中错误的是（） A．红军山纪念碑底座外围直径为20cm B．夜晚沿着美丽的湘江河畔走3km需要40min C．一瓶500ml五十三度茅台酒净含量大于0.5kg D．游客沿红军山石梯拾级而上走了20级，游客克服自身重力做了2000J的功 【考点】长度的估测；质量的估测；速度与物体运动；功的计算． 【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出不符合生活实际的答案． 【解答】解： A、中学生伸开手掌，大拇指指尖到中指指尖的距离接近20cm，红军山纪念碑底座外围直径比20cm大得多，应该是20m，故A不符合实际； B、人正常步行的速度在1.2m/s左右，步行3km=3000m需要的时间在t=  = =2500s≈40min左右，故B符合实际；C、酒的密度小于水，一瓶500ml水的质量为500g，茅台酒的质量小于500g=0.5kg，故C不符合实际； D、成年人的体重在600N左右，一级台阶的高度在15cm=0.15m左右，走20级台阶克服重力做的功约W=Gh=600N×20×0.15m=1800J，接近2000J，故D符合实际． 故选AC． 2．如图所示，关于国庆60周年大阅兵的场景，下列说法正确的是（）  A．迎风招展的军旗呈现红色，是因为军旗折射了红光 B．整个队列整齐划一，观众是通过光沿直线传播来判断 C．士兵帽子上的军徽熠熠发光，是因为军徽是光源 D．当士兵靠近一个平面镜后，他在平面镜中的像会变大 【考点】物体的颜色；光源；光直线传播的应用；平面镜成像的特点、原理、现象及其实验方案． 【分析】解答本题根据：不透明物体只能反射颜色与它相同的光．②光沿直线传播．③镜面反射．④平面镜成像特点． 【解答】解：A、迎风招展的红旗呈现红色，是因为红旗反射红色的光，进入人眼．故A错误． B、整个队列整齐划一，观众是通过光沿直线传播来判断的．故B正确． C、士兵帽子上的军徽熠熠发光，是因为军徽反射太阳光．故C错误． D、当士兵靠近一个平面镜后，他在平面镜中的像大小不变．故D错误． 故选B． 3．留心观察，生活中有很多物理学问，以下物态变化解释正确的是（） A．初冬季节，在家里洗澡时发现房间里充满“白气”，这些“白气”是水蒸气 B．夏季的早晨看到草叶上挂满露珠，初冬却看到了薄薄的一层霜，霜是由露凝固变成的 C．放在衣橱里的樟脑丸，时间久了会明显变小，是因为樟脑丸蒸发为气体跑掉了 D．冰箱里的冻豆腐取出一会后有许多小孔，这是因为豆腐里的水先凝固成冰后熔化成水形成的 【考点】液化及液化现象；熔化与熔化吸热特点；凝固与凝固放热特点；生活中的升华现象；生活中的凝华现象． 【分析】物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程叫做凝固；物质从液态变为气态叫做汽化，物质从气态变为液态叫做液化；物质从固态直接变成气态叫升华，物质从气态直接变成固态叫凝华． 【解答】解：A、水蒸气是无色、透明的；“白气”是水蒸气遇冷液化形成的液体小水滴，故A错误； B、露是水蒸气液化形成的，霜是水蒸气凝华形成的，故B错误； C、樟脑丸时间久了会明显变小，是由固态直接变为气态发生了升华现象，故C错误； D、冷冻后，豆腐里的液态水凝固为固态冰，冰融化后就在豆腐内部形成一些小孔，故D正确． 故选D． 4．遵义中考体育考试是对初中学生身体健康的一个综合测试，对下列体育活动分析正确的是（） A．仰卧起坐相当于省力杠杆，引体向上相当于费力杠杆 B．5个体重相同的同学跳绳，跳起相同的高度，频率越高的功率越大 C．跑步过程中，测试同学受到地给他的摩擦力向后 D．跑100米的同学起跑时用力向后蹬地能使他获得向前的惯性 【考点】杠杆的应用；惯性；摩擦力的方向；功率的概念． 【分析】（1）动力臂大于阻力臂是省力杠杆，动力臂小于阻力臂是费力杠杆． （2）做相同的功，时间越短功率越大； （3）跑步过程中，测试同学受到地给他的摩擦力向前； （4）惯性是物体的固有属性，由物体的质量决定，与物体的受力情况无关． 【解答】解：A、仰卧起坐相当于费力杠杆，引体向上相当于费力杠杆，故A错误． B、5个体重相同的同学跳绳，跳起相同的高度，频率越高的做功越多，相同时间，频率越高的功率越大，故B正确． C、跑步过程中，测试同学受到地给他的摩擦力向前，故C错误． D、跑100米的同学的惯性由他的质量决定，惯性与他用力向后蹬地无关，故D错误． 故选B 5．春节是中国的传统节日，人们放起璀璨的烟花．关于燃放烟花下列说法正确的有（） A．很远就能听到烟花爆炸声，因为其音调高 B．我们听到的爆炸声在空气中的传播速度是3×108m/s C．烟花燃放有内能和机械能的转化 D．离烟花爆炸近的人用手捂着耳朵是在传播过程中减弱噪声 【考点】防治噪声的途径；声速；响度；能量及其存在的不同形式． 【分析】（1）响度越大的声音，通常传播的距离越远； （2）声音在15℃空气中的传播速度是340m/s； （3）根据烟花燃放时消耗和获得的能量做出判断； （4）防治噪声的途径包括在声源处、在传播中、在人耳处． 【解答】解：A、很远就能听到烟花爆炸声，因为其响度大，可以传播得较远，故A错误； B、我们听到的爆炸声在空气中的传播速度是340m/s，故B错误； C、烟花燃放时，火药的化学能转化为内能，内能再转化为机械能，故C正确； D、离烟花爆炸近的人用手捂着耳朵是在人耳处减弱噪声，故D错误． 故选C． 6．同学们背书包时，肩部会有受压的感觉．现在学生们都选择了一种双肩背的宽带书包．一书包带宽5cm，双肩分别与书包接触部分长度为35cm，总质量为7kg，他们选择这种书包的理由及肩部所受压强大小正确的是（） A．减小压强；2×103Pa B．增大压强；0.2Pa C．减小压力；4×103Pa D．减小压强；0.4Pa 【考点】压强的大小及其计算． 【分析】背书包时，书包对人的压强越小，人受压感觉越不明显，由公式p=  可知；减小压强的方法：在受力面积一定时，减小压力；在压力一定时，增大受力面积；背书包时，书包对人的压力大小等于书包的重力，已知书包的总质量，利用重力公式求书包总重，求出书包带与小明肩部接触的总面积，根据公式p=可求书包带对小明肩部的压强．【解答】解：双肩背的宽带书包，书包带做的较宽，是在压力一定的情况下，通过增大受力面积来减小压强，使同学背着书包更舒服；书包带与肩部的接触面积（受力面积）： s=2×35cm×5cm=350cm2=3.5×10﹣2  m2，书包对肩的压力： F=G=mg=7kg×10N/kg=70N， 对小林肩部的压强： p= ==2×103Pa．故选A． 7．某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（）  A．天然气浓度增大时，电压表示数变小 B．天然气浓度减小时，电流表示数变大 C．天然气浓度增大时，电路消耗的总功率变小 D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变 【考点】电路的动态分析． 【分析】由图甲可知两电阻串联，电压表测量R0两端的电压；由图乙可知气敏电阻的性质，由电阻的变化利用欧姆定律可求得电路中电流的变化及R0两端电压的变化． 【解答】解：由图乙可知，当天然气浓度增大时，气敏电阻的阻值会减小，故由欧姆定律可得电路中电流增加，即电流表示数增大，由U0=IR0可知，定值电阻两端的电压会增大，即电压表的示数会变大；同时根据P=UI可知，电路消耗的总功率变大．所以A、C说法错误． 由图乙可知，当天然气浓度减小时，气敏电阻的阻值会增大，即电流表示数减小，但根据欧姆定律可知：电压表与电流表示数的比值为R0的阻值，而R0为定值电阻，阻值不变．所以B说法错误，D说法正确． 故选D． 8．标有“2V 1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，设小灯泡电阻不变．闭合开关，移动滑动变阻器的滑片，电流表、电压表示数的范围是（）  A．0.25 A～0.6 A 1.0 V～2.0 V B．0.30 A～0.5 A 1.0 V～l.5 V C．0.25 A～0.5 A 1.5 V～2.0 V D．0.25 A～0.5 A 1.0 V～2.0 V 【考点】欧姆定律的应用；电功率与电压、电流的关系． 【分析】（1）由灯泡铭牌信息可知灯泡的额定电压及额定功率，根据I=  求出灯泡的额定电流，根据欧姆定律求出灯泡的电阻；（2）因灯泡、滑动变阻器及电流表串联，电压表测灯泡两端的电压，滑动变阻器阻值从零开始变大的过程中，电路中电流变小；在移动滑片过程中应保证电流表、灯泡及滑动变阻器都能安全工作，则可得出各表的变化范围． 【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端电压，电流表测电路中的电流． （1）由灯泡铭牌可得，灯泡的额定电压为2V，即电压表最大不得超过2V； 由P=UI可得，灯泡的额定电流： IL=  = =0.5A，故电路中电流最大不得超过0.5A；由I=  可得，灯泡的电阻：RL=  = =4Ω；（2）当滑动变阻器接入电阻最大时，电路中电流最小， 因串联电路中总电阻等于各分电阻之和， 所以，电路中的最小电流： I小=  = =0.25A，此时灯泡两端的电压也为最小值，其值为： U小=I小RL=0.25A×4Ω=1V， 所以电流表范围为0.25A～0.5A；电压表范围为1.0V～2.0V． 故选D． 二、填空题（本大题包括5个小题，每小题4分，共20分．请将下列题目中的①②序号所占位置的应答内容，填写到答题卡相应题号的空格内．） 9．校园内刚铺上塑胶跑道，同学们会闻到一股强烈的塑胶气味，这是因为塑胶分子 不停的做无规则运动 ；体育课上，小丽和同学同时同向沿内圈跑道边线以1.5m/s的速度，平均60cm的步幅匀速走了两圈，以 与她一起走的同学 为参照物，小丽是静止的． 【考点】分子的运动；参照物及其选择． 【分析】（1）两种不同的物质相互接触时，彼此进入对方的现象叫扩散现象； （2）若选取平时我们看上去是运动的物体为参照物时，那么我们可以先假设这个参照物是静止的，然后在判断被研究物体相对于该参照物的运动情况时，我们既要考虑到被研究物体与参照物之间的速度大小关系，还应该考虑到运动方向的关系，以此做出正确的判断． 【解答】解：校园内刚铺上塑胶跑道，同学们会闻到一股强烈的塑胶气味，这是因为塑胶分子在不停地做无规则运动，是属于扩散现象； 小丽和同学同时同向沿内圈跑道边线以1.5m/s的速度匀速走了两圈，速度的大小和方向相同，以与她一起走的同学为参照物，它们之间的相对位置没有发生改变，所以说小丽是静止的． 故答案为：不停的做无规则运动；与她一起走的同学． 10．当物体距离凸透镜12cm时，在透镜另一侧光屏上成一个清晰放大的实像；若保持物体与光屏的位置不变，把凸透镜向光屏方向移动4cm，则在光屏上又成一清晰的缩小的像．则凸透镜的焦距f范围是 6cm＜f＜8cm ；要将该透镜当放大镜使用，物体应 靠近 透镜（选填“靠近”或“远离”）． 【考点】凸透镜成像的应用． 【分析】（1）透镜成像时，得到的实像都是倒立的，所以物体离凸透镜12cm时，在透镜的另一侧得到一个放大的实像一定是倒立的．由凸透镜成倒立的、放大的实像时，2f＞U＞f，解不等式得出焦距的取值范围；再由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动4cm，则在光屏上又成一清晰的缩小的像”可得u=16cm＞2f，即f＜8cm，二者结合即可得出凸透镜的焦距． （2）凸透镜成像及其应用之一，u＜f，成正立放大的虚像，应用于放大镜． 【解答】解：物体离凸透镜12cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f＞U＞f， 所以，2f＞12cm＞f，即6cm＞f＞12cm﹣﹣﹣﹣﹣①； 由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动16cm，则在光屏上又成一清晰的缩小的像”，可知u=16cm＞2f，即f＜8cm﹣﹣﹣﹣②， 综上所述，由①②可6cm＜f＜8cm． 要将该透镜当放大镜使用，满足u＜f，成正立放大的虚像，则物体应靠近透镜． 故答案为：6cm＜f＜8cm；靠近． 11．在标准大气压下，使用燃气灶烧水时，把质量为4kg、初温为20℃的水加热到100℃，燃烧了0.04m3天然气（假设天然气完全燃烧）．已知水的比热容为4.2×103J/（kg•℃），天然气的热值为8.4×107J/m3．则水吸收的热量为 1.344×106 J，燃气灶烧水时的效率为 40% ． 【考点】热平衡方程的应用． 【分析】（1）知道水的质量、水的比热容，求出水温度的升高值，利用吸热公式Q吸=cm△t求水吸收的热量，即水的内能增加值； （2）由Q放=Vq可求出天然气完全燃烧放出的热量；水吸收的热量跟天然气完全燃烧放出的热量之比等于燃气灶的效率． 【解答】解：（1）水吸收的热量： Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×4kg×=1.344×106J， （2）天然气完全燃烧放出的热量： Q放=Vq=8.4×107J/m3×0.04m3=3.36×106J； 燃气灶的效率： η=  ×100%= ×100%=40%．故答案为：1.344×106；40%． 12．小梅同学家中安装的电能表上标有“2500r/kW•h”的字样．现在家中已开了40W的电灯1盏、600W的电饭锅和2000W的电热水器各1台，这时电能表中通过的电流为 12 A，当这只电能表的转盘转过5×104r时，每度电0.8元，她家应付电费 16 元． 【考点】电功率的计算；电能表参数的理解与电能的求法． 【分析】（1）各用电器的总功率等于各用电器的功率之和，求出总功率，利用P=UI求电路电流； （2）2500r/kW•h表示的是电路中每消耗1kW•h的电能，电能表的转盘转2500r，据此求出电能表的转盘转过5×104r时消耗的电能，知道电价，进而求出应付电费． 【解答】解： （1）现在家中已开用电器的总电功率： P=40W+600W+2000W=2640W， 由P=UI得电路中的电流： I=  = =12A．（2）电能表的转盘转5×104r消耗的电能为： W=  =20kW•h=20度，每度电0.8元， 应付电费0.8元×20=16元． 故答案为：12；16． 13．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表的示数是6V，R1= 20 Ω，若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，R2消耗的功率为 0.4 W．  【考点】欧姆定律的应用；电功率的计算． 【分析】（1）由电路图可知，开关S1、S2同时闭合时，两电阻并联，电流表测流过电阻R1的电流，电压表测并联电路电压，即电源电压，由欧姆定律可以求出电阻R1的阻值； （2）两表互换位置，当开关S2闭合、S1断开时，两电阻串联，电流表测电路电流，电压表测串联电路两端的总电压，由U=IR求出电阻R1两端的电压，由串联电路电压特点求出电阻R2两端的电压，由P=UI求出电阻R2的电功率． 【解答】解：（1）由电路图可知，开关S1、S2同时闭合时，两电阻并联，电压表测并联电路两端的电压，电流表测流过电阻R1的电流， 由I=  得：R1=  = =20Ω；（2）两表互换位置，当开关S2闭合、S1断开时，两电阻串联， 由I= 得电阻R1两端电压：U1=IR1=0.2A×20Ω=4V， 根据串联电路的总电压等于各分电阻两端的电压之和可知： 电阻R2两端电压： U2=U﹣U1=6V﹣4V=2V， 电阻R2消耗的功率： P2=U2I=2V×0.2A=0.4W； 故答案为：20；0.4． 三、实验及作图题（本大题包括4个小题，32题4分，33、34、35题各6分，共22分．请按要求在答题卡相应题号的图形上完成作图；或将题目中的①②序号所占位置的应答内容，填写到答题卡相应题号的空格内．） 14．（1）如图甲所示是某同学站在商场内的自动扶梯上，与扶梯一起以1m/s的速度匀速向上运动．请你画出该同学所受力的示意图． （2）请将图乙中所示的元件，连接成符合安全用电要求的家庭电路，开关控制灯泡．  【考点】力的示意图；家庭电路的连接． 【分析】（1）某同学随自动扶梯一同匀速上升，因此她相对于扶梯静止，她受竖直向下的重力和竖直向上的支持力，并且二力是一对平衡力；确定重心的大致位置，然后表示出二力的方向． （2）家庭电路中，开关控制灯泡时，火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套． 家庭电路中，三孔插座的上孔接地线，左孔接零线，右孔接火线． 【解答】解：（1）某同学随自动扶梯一同匀速上升，因此她相对于扶梯静止，受平衡力的作用，过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；如图所示： （2）火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套．这样开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全． 三孔插座的上孔接地线，左孔接零线，右孔接火线．当金属外壳的用电器插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故．  15．小刚同学想测出一个实心塑料球的密度，但是发现塑料球放在水中会漂浮在水面上，无法测出它的体积．小刚设计了如图所示的实验步骤：  A．用天平测量塑料球的质量，天平平衡时如图b所示，记录塑料球质量为m； B．把适量的水倒进量筒中如图c所示，记录此时水的体积为V1； C．用细线在塑料球下吊一个小铁块放入盛有适量水的量筒，静止时如图d所示，记录此时量筒的示数为V2； D．把小铁块单独放入水中静止时如图e所示，记录此时量筒的示数为V3； E．利用密度公式计算出结果． 根据上述实验过程，回答下列问题： （1）实验时，将天平放在水平面上，将游码调至标尺左端的零刻度处，然后调节天平横梁平衡，发现指针静止在分度盘上如图a所示的位置，此时应将平衡螺母向 右 （选填“左”或“右”）移动． （2）实验中使用天平测出塑料球的质量m= 17 g，塑料球的体积V= 20 cm3，计算出塑料球的密度ρ= 0.85×103 kg/m3． （3）实验步骤中，步骤 B 是可以略去的．（填序号） 【考点】固体的密度测量实验． 【分析】（1）调节天平横梁平衡时，平衡螺母向上翘的一端移动． （2）物体的质量等于砝码的质量加游码对应的刻度值． 塑料球的体积等于塑料球和铁块浸没水中与铁块浸没在水中水面对应刻度值的差． 知道塑料球的质量和体积，根据密度公式求出塑料球的密度． （3）分析实验步骤，根据测量的实际需要确定可以落去的步骤． 【解答】解：（1）指针停在分度盘的左侧，天平的左端下沉，右端上翘，无论左端还是右端的平衡螺母都向上翘的右端移动． （2）塑料球的质量：m=15g+2g=17g， 塑料球体积：V=80ml﹣60ml=20ml=20cm3， 塑料球密度：ρ=  = =0.85g/cm3=0.85×103kg/m3．（3）从上面对塑料小球体积的计算可以看出，没有步骤B也可以求出塑料球的体积，所以步骤B是可以落去的． 故答案为：（1）右；（2）17；20；0.85×103；（3）B． 16．如图所示是“探究滑动摩擦力的大小与哪些因素有关”的实验．  （1）实验中为了测量滑动摩擦力的大小，应用弹簧测力计沿水平方向 匀速直线 拉动木块；实验数据如表：

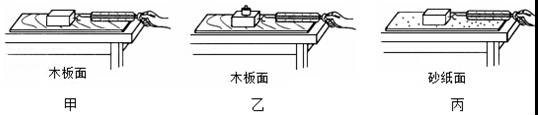

（2）在第一次实验中如果用0.5N的力水平拉动木块，则木块受到的滑动摩擦力为 0.4 N． （3）由实验①、③可得出结论： 在压力相同时，接触面越粗糙，滑动摩擦力越大 ． 【考点】探究摩擦力的大小与什么因素有关的实验． 【分析】（1）在此题中要掌握二力平衡条件的应用，要测量摩擦力的大小，需拉动测力计做匀速直线运动，此时拉力大小与摩擦力大小相等． （2）要解决此题，需要认清影响滑动摩擦力大小的因素，虽然拉力发生了变化，影响因素不变，则摩擦力不变． （3）掌握控制变量法的应用．滑动摩擦力的大小与压力大小和接触面的粗糙程度有关，要研究滑动摩擦力与其中一个量之间的关系，要控制另一个量不变． 【解答】解：（1）要测滑动摩擦力，需拉动木块做匀速直线运动，此时拉力与摩擦力是一对平衡力，大小相等． （2）第一次实验中，如果用0.5N的力水平拉动木块，虽然拉力大小变了，但压力大小和接触面的粗糙程度不变，所以摩擦力大小也不变，仍为0.4N． （3）由实验①、③可以看出，压力大小相同，接触面的粗糙程度不同，由此可得出结论：在压力相同时，接触面越粗糙，滑动摩擦力越大． 故答案为：（1）匀速直线；（2）0.4；（3）在压力相同时，接触面越粗糙，滑动摩擦力越大． 17．王倩同学做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线．如图1是王倩没有连接完的实物电路． （1）请你用笔画线代替导线，帮王倩将实物电路连接完整； （2）王倩连好电路后，闭合开关，移动滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障原因可能是 灯丝断开或灯泡与灯座接触不良 ． （3）王倩排除故障后闭合开关，移动滑片P到某处，电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向 右 端滑动（选填“左”或“右”），使电压表示数为 2.5 V； （4）王倩通过移动滑片P，分别记下了多组对应的电压表和电流表的读数，并绘制成了如图2所示的U﹣I图象．根据U﹣I图象提供的信息，可计算出小灯泡的额定功率是 0.5 W，当加在小灯泡两端的电压为1.5V时，小灯泡的电阻是 10 Ω． 【考点】电功率的测量． 【分析】（1）根据灯泡的额定电压确定电压表的量程且与灯泡并联； （2）电压表有示数说明两接线柱与电源之间是通路，电流表无示数、灯泡不亮说明电路断路，即电压表并联部分断路； （3）电压表的示数小于灯泡的额定电压，要测灯泡的额定电压应减小变阻器接入电路中的电阻、增大电路中的电流，直到电压表的示数和灯泡的额定电压相等； （4）根据图2读出额定电压下灯泡的电流，根据P=UI求出额定功率；再根据图象读出加在小灯泡两端的电压为1.5V时通过的电流，根据欧姆定律求出此时灯泡的电阻． 【解答】解：（1）灯泡的额定电压为2.5V，则电压表的量程为0～3V，且与灯泡并联，如下图所示：  （2）闭合开关，移动滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数， 说明电压表并联部分断路，可能是灯丝断开或灯泡与灯座接触不良； （3）要测灯泡的额定功率，应使电压表的示数达到2.5V， 电压表的示数从2.2V增大到2.5V时，滑片P应向右移动减小接入电路中的电阻，增大电路中的电流； （4）由图2可知，电压表的示数为2.5V时，通过灯泡的电流为0.2A， 则灯泡的额定功率P=UI=2.5V×0.2A=0.5W； 当加在小灯泡两端的电压为1.5V时，通过灯泡的电流为0.15A， 由I=  可得，此时灯泡的电阻R= = =10Ω．故答案为： （1）如上图所示； （2）灯丝断开或灯泡与灯座接触不良； （3）右；2.5； （4）0.5；10． 四、综合应用题（本题包括3个小题，36、37、38题各8分，共24分．请将解答过程填写到答题卡相应题号的位置处．） 18．如图所示，工人通过滑轮组使重600N的箱子以0.4m/s的速度从地面提升到12m高的平台上，若工人吊起箱子过程中做的额外功是1800J．求： （1）滑轮组的机械效率是多大？ （2）工人吊起箱子的过程中所用的拉力是多少？ （3）工人做功的功率为多少？  【考点】滑轮（组）的机械效率；滑轮组绳子拉力的计算；功率的计算． 【分析】（1）知道物体重力和高度，根据公式W=Gh求出有用功，根据公式W总=W有用+W额求出总功，根据公式η=  ×100%求出其机械效率；（2）根据s=2h求出拉力移动距离，再根据W总=Fs求出拉力大小； （3）根据公式v=  求出箱子移动时间，根据公式P= 求出拉力的功率．【解答】已知：箱子重力G=600N，高度h=12m，移动速度v=0.4m/s，额外功W额=1800J 求：（1）滑轮组的机械效率η=？；（2）工人吊起箱子的过程中所用的拉力F=？；（3）工人做功的功率P=？ 解：（1）工人做的有用功：W有用=Gh=600N×12m=7200J， 工人做的总功：W总=W有用+W额=7200J+1800J=9000J， 滑轮组的机械效率： η= ×100%= ×100%=80%；（2）拉力移动距离：s=2h=2×12m=24m， ∵W总=Fs， ∴工人吊起箱子的过程中所用的拉力： F=  = =375N；（3）∵v= ，∴拉力所用的时间：t=  = =30s，拉力的功率：P=  = =300W．答：（1）滑轮组的机械效率是80%； （2）工人吊起箱子的过程中所用的拉力是375N； （3）工人做功的功率为300W． 19．混合动力汽车是一种新型汽车，它有两种动力系统．汽车加速，汽油机提供的动力不足时，蓄电池的电能转化为动能，使汽车加速更快；汽车减速，汽车动能转化为电能，由蓄电池贮存起来，减少能量的浪费．两种动力系统也可以独立工作，只有汽油机工作时，与一般的汽车相同；只使用电力时，由电动机提供动力．如表是国产某混合动力汽车蓄电池的铭牌，其中电池容量是蓄电池贮存的最大电能．该汽车匀速行驶时受到的阻力为720N．求：
（1）在家庭电路中对放电完毕的蓄电池充满电需要的时间； （2）仅由电动机提供动力，汽车匀速持续行驶的最大距离（不考虑电能转化为机械能时能量的损失）； （3）仅由汽油机提供动力，汽油机的效率为24%，汽车匀速行驶每百公里的油耗是多少升？（假设汽车受到的阻力不变，汽油的热值为3.0×107J/L（即焦耳/升）． 【考点】电功率的计算；热机的效率；电功率与电能、时间的关系． 【分析】（1）利用P=UI求充电时输入功率，再利用P=  求充满电的时间；（2）因为汽车匀速直线运动，受到的牵引力和阻力是一对平衡力，大小相等；不考虑电能转化为机械能时能量的损失，消耗电能全部转化为动能，利用W=Fs求汽车匀速持续行驶最大距离； （3）利用W=Fs求汽车匀速行驶100公里牵引力做的功，利用η=  求汽油完全燃烧放出的热量，再利用Q放=Vq求消耗汽油体积．【解答】解：（1）充电时输入功率： P=UI=220V×20A=4400W=4.4kW， 由P=  得充满电的时间：t=  = =10h；（2）因为汽车匀速直线运动，所以牵引力：F=f=720N， 不考虑电能转化为机械能时能量的损失，消耗电能全部转化为动能，由W=Fs可知： 汽车匀速持续行驶最大距离： s=  = =2.2×105m=220km；（3）汽车匀速行驶100公里牵引力做的功： W′=Fs′=720N×100×1000m=7.2×107J， 由η=  得汽油完全燃烧放出的热量：Q放=  = =3×108J；设汽车匀速行驶100公里消耗的汽油体积为V， 由Q放=Vq可得消耗汽油体积： V=  = =10L；答：（1）在家庭电路中对放电完毕的蓄电池充满电需要10h； （2）仅由电动机提供动力，汽车匀速持续行驶的最大距离是220km； （3）仅由汽油机提供动力，汽车匀速行驶每百公里的油耗是10升． 20．如图，电源电压恒定不变，R1=30Ω，滑动变阻器的最大阻值为20Ω，灯泡额定电压为3V（忽略灯泡电阻的变化），电压表量程为0～3V．当S、S1、S2都闭合，滑动变阻器滑片移到最右端时，电流表示数为0.5A；当闭合S，断开S1、S2，滑片p位于中点时，小灯泡恰好正常发光．求： （1）电源电压； （2）小灯泡的额定功率； （3）S闭合，S1、S2都断开时，电路消耗总功率的最大值．  【考点】欧姆定律的应用；电功率的计算． 【分析】（1）当S、S1、S2都闭合，滑动变阻器滑片移到最右端时，R1与R2并联，根据电阻的并联求出总阻值，根据欧姆定律即可求电源电压； （2）当闭合S，断开S1、S2，灯泡与滑动变阻器串联，灯泡正常发光，则灯泡两端的实际电压与额定电压相等，根据串联电路的电压特点求出变阻器两端的电压，根据欧姆定律求出此时的电流，根据P=UI求出小灯泡的额定功率； （3）当闭合S，断开S1、S2，灯泡与滑动变阻器串联，滑动变阻器接入的阻值最小，电流最大和电压表量程为3V判断出电路中最大电流．然后利用P=UI求电路的功率最大． 【解答】解：（1）S、S1、S2都闭合，滑动变阻器滑片移到最右端时，R1与R2并联，等效电路如下图1， 则I1=  ，I2= ，根据I=I1+I2 可得： +=I，即： + =0.5A，答：电源电压U=6V． （2）闭合S，断开S1、S2，灯泡L与R2串联接入电路，（或等效电路如上图2） 小灯泡正常发光，此时R2两端电压U2=U﹣UL=6V﹣3V=3V， 滑片p位于中点时，接入电路的阻值R′=10Ω，滑动变阻器接入的阻值最小，电流最大 电路中的电流IL=I2=  = =0.3A；灯泡的额定功率PL=ULIL=3V×0.3A=0.9W． （3）小灯泡的电阻RL=  = =10Ω，S闭合，S1、S2都断开时，灯泡L与R2串联接入电路，电压表测灯泡两端电压， 若当滑动变阻器接入的阻值为0时，则电压表示数为U=6V， ∵电压表量程为0～3V． ∴电压表示数应不大于3V， ∴则电路中的最大电流I=  ==0.3A，∴电路消耗的总功率的最大值P总=UI=6V×0.3A=1.8W． 答：（1）电源电压为6V； （2）小灯泡的额定功率为0.9W； （3）S闭合，S1、S2都断开时，电路消耗总功率的最大值为1.8W．  第1页（共21页） (责任编辑：admin) |
