☆☆☆ 点击下载试题 ☆☆☆ 2018年广东省茂名市中考物理一模试题【免费版含答案】 由于版式的问题，试题可能会出现乱码的现象，为了方便您的阅读请点击全屏查看 一、物理选择题（共7小题，每小题3分，满分21分） 1．小华握在手中竖直的瓶子不滑落下来且保持静止（） A．是因为小华的手握瓶子的压强大 B．是因为小华的手对瓶子的摩擦力和瓶子所受的重力是一对平衡力 C．是因为小华对瓶子做了功 D．是因为小华手的握力大于瓶子所受的重力 2．小张通过放大镜观察到了如图所示的现象，说明所观察的字在放大镜的（）  A．二倍焦距以外 B．二倍焦距处 C．焦距和二倍焦距之间 D．焦距以内 3．小黄卧室中的电灯不亮．闭合开关后，她拿起试电笔测试如图中的a、b、c、d四点时，只有b点氖管不发光，请你帮他分析可能发生的故障是（）  A．b、c之间某处断路 B．a、d之前某处短路 C．火线与零线短路 D．电灯的灯丝断了 4．在使用小提琴前，乐师常旋动琴弦轴以调节琴弦的松紧，俗称“定弦”，这主要是为了改变声音的（） A．振幅 B．响度 C．音调 D．音色 5．高速公路上的沥青路面比较粗糙，这是为了（） A．防止惯性 B．增大摩擦力 C．增大压强 D．方便雨水蒸发 6．关于温度、内能和热量，下列说法正确的是（） A．内能可自动地从髙温物体转移到低温物体 B．温度越高的物体所含的热量越多 C．双手互搓，手的内能不会增加 D．物体的温度为0℃时内能为零 7．有几位同学讨论关于电动机和发电机的问题，他们有以下几种说法，你认为其中正确的是（） A．发电机工作时把电能转化成其它形式的能 B．发电机是利用通电线圈在磁场中受力转动的原理制成的 C．电动机是利用电磁感应现象制成的 D．电动机工作时把电能转化为机械能 二、填空题（共7小题，满分21分） 8．我们听不到蝴蝶翅膀振动发出的声音是因为 太低（选填“响度”、“音调”或“音色”）；红外线和紫外线在真空中具有相同 （填“频率”、“波长”或“波速”）；太阳能来自于太阳内部原子的 （填“核裂变”或“核聚变”）． 9．弹簧测力计挂着一重为4N的物体A，物体A浸没并静止在水中，如图所示．图中弹簧测力计的示数是 N．物体A所受浮力是 N．如果测力计不拉着物体A，A在水中会 （选填“下沉”、“上浮”、“悬浮”）．  10．小明用20N的水平推力推重为100N的箱子，箱子纹丝不动，这时小明对物体 （选填“有”或“没有”）做功，小明再用40N的水平推力推着箱子在10s内沿水平地面匀速前进10m，则小明做了 J功，这个过程中推力对物体做功的功率为 W． 11．如图所示，闭合开关，当导体ab向右运动时，电流表指针向左偏转，那么当ab向左运动时，电流表指针向 偏转，如果将磁体两极的位置对调，ab向右运动时，电流表指针向 偏转，此过程 转化为电能．  12．（1）汽油机的一个工作循环有四个冲程，如图甲是 冲程． （2）如图乙所示，闭合开关后，则电磁铁的A端是 极． （3）小明家中装有如图丙所示的电能表，当只有一电磁炉工作时，电能表1min内转盘转过90转，则该电磁炉的电功率为 W．  13．一辆车开进了泥潭中，司机取来一个动滑轮欲将汽车从泥潭中拉出，如图所示，若司机用600N的拉力在5s内将汽车水平匀速拉动2m，则绳子移动的距离为 m，司机所做的功是 J；若滑轮的机械效率为60%，汽车所受地面的摩擦力是 N．  14．如图所示，四个棋子叠在一起静止在水平桌面上，一名同学用力迅速击打最下面的那个棋子，由于力可以改变物体的 ，这个棋子飞了出去，上面的棋子由于 而保持静止状态，在 力的作用下落在桌子上．  三、作图题（共3小题，满分7分） 15．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．  16．如图，请画出力F对支点O的力臂L．  17．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．请你设计上述电路，并将电路图画在图中方框内．  四、实验题 18．（1）如图甲所示用刻度尺和直角三角尺联合测出一枚硬币的直径，所用刻度尺的分度值为 ，硬币的直径为 cm． （2）温度计是根据液体的 规律制成的；如图乙所示体温计的示数是 ℃． （3）如图丙用电压表测电压，则此时的读数为 V．  19．在“测量小灯泡电功率”的实验中，电源电压恒定为6V，小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω，所用滑动变阻器的规格为“50Ω 1A”． （1）测量原理是 （填写公式）． （2）请用笔画线代替导线将图甲中未完成的实物电路连接完整（要求根据图中滑片的位置连接滑动变阻器）． （3）连接电路后闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，则电路中发生的故障是小灯泡 （选填“断路”或“短路”）． （4）排除故障后，继续进行实验：闭合开关后，移动滑片使灯泡L正常发光，判断是否正常发光的依据是 ，此时电流表的示数如图乙所示，则小灯泡的额定电功率是 W．  20．如图甲是“探究浮力大小”的实验过程示意图． （1）实验步骤B、C和D可以探究浮力大小与 的关系，步骤B和 可以测出圆柱体浸没在水中时受到的浮力F浮，步骤A和 可以测出圆柱体排开的水所受重力G排，比较F浮与G排，可以得到浮力的大小跟物体排开的水所受重力的关系． （2）图乙是圆柱体缓慢浸入水中时，弹簧测力计示数F随浸入深度h变化的关系图象．分析图象，可得：圆柱体的高度为 cm．圆柱体浸没后，所受的浮力大小与 无关． （3）若要探究物体所受浮力大小是否与液体密度有关，需要增加的器材是 ，请写出简要的操作做法 ．  五、计算题（共2小题，满分13分） 21．如图所示，总质量为1500kg的小汽车每个轮胎与地面的接触面积为0.03m2，该车以72km/h速度由小明家沿水平直路行驶到学校用了0.5h，已知汽车在行驶过程中受到的阻力恒为车重的0.05倍（g=10N/kg），求： （1）汽车静止时对水平地面的压强； （2）小明家到学校的距离； （3）在此过程中汽车牵引力做的功．  22．小海家购置了一台带防电墙技术的新型电热水器（其铭牌见表）．小海研究发现： （1）防电墙技术就是在电热水器内部形成永久性电阻，该电热水器经防电墙处理后，使人体承受的电压不高于12V．通过人体的电流小于O．05mA．保证异常漏电情况下，接触热水器的人的安全，热水器在220V的电路中工作，如图所示．求防电墙的电阻R0至少多大？

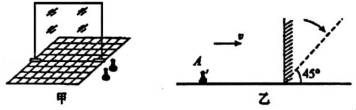

（2）正常工作时，注满水的电热水器连续加热40min，热水器上的温度示数由22℃上升到42℃，己知水的比热容为4.2×103J/kg•℃）．水的密度为1.0×103kg/m3，求此过程中电热水器的热效率．  六、综合能力题 23．小华利用如图甲装置探究平面镜成像特点  （1）他实验时用玻璃板代替平面镜竖立在水平桌面上．在玻璃板前放置棋子A，将完全相同的棋子B放在玻璃板后并移动，人眼一直在玻璃板的前侧观察，但他发现观察到A的像“重影”很明显，而影响到确定A的像的位置，你解决这一问题的办法是： （答出一种方法即可）． （2）排除了上述情况的干扰后，他继续进行实验，观察到B与A的像完全重合，由此可得结论：像与物的大小 ． （3）为了探究平面镜成像的虚实情况，小华将一张白卡片竖直放在B所在的位置，在玻璃板后侧观察到白卡片上没有A的像，说明平面镜成的像是 像． （4）改变A的位置，重复（2）中步骤并分别测出A和B到玻璃板的距离，记录在如表中．
分析表中数据，可以得到结论： ． （5）如图乙所示将棋子放在竖立的玻璃板前40cm处，以5cm/s的水平速度向平面镜匀速靠近，则经过2s后棋子与像的距离为 cm．若将玻璃板放置成与水平面成45°角，将会观察到棋子运动的方向与像运动的方向互相 ． 24．（1）随着经济的发展，汽车已成为人们常用的交通工具．一辆使用汽油为燃料的小汽车，在路面水平的高速公路上匀速行驶．如表是当小汽车以100km/h的速度行驶时的部分参数及相关数据．

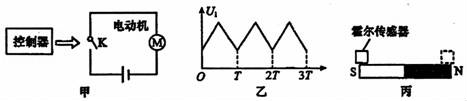

①匀速行驶10km消耗了 L汽油；②消耗的燃油完全燃烧放出的热量为 J； ③此时发动机的效率是 ． （2）如图所示，容器中间用隔板等分成左右两部分，隔板下部有一10cm2的圆孔橡皮膜封闭，橡皮膜两侧压强不同时其形状发生改变．图甲所示在两侧装入深度相同的两种液体，橡皮膜发生形变，可以得出结论：在深度相同时，液体压强跟 有关；图乙所示，在容器右侧装水，左侧装入密度为1.4×103kg/m3的某种液体，橡皮膜刚好不发生形变，若橡皮膜所受平均压强是橡皮膜上A点所受压强，则此时橡皮膜受到水的压力是 N，A点在左侧液体中的深度h为 cm．（g=10N/kg）  25．阅读短文，回答问题： 电动自行车调速系统 常用电动自行车调速系统主要由磁铁、霍尔传感器、控制器和开关K四部分组成． 霍尔传感器是将磁信号转变成电信号的装置，它产生的电压U0随磁场增强而增大．在转动电动自行车手柄旋转套时，旋转套中磁铁与固定在手柄中的霍尔传感器的距离发生改变，使U0发生变化． 控制器的作用是将自身产生的电压U1与霍尔传感器的电压U0比较后，输出控制电压UK，控制开关K的通断，当U1小于U0时，UK=1V，图甲中开关K闭合；U1大于U0时，UK=0，K断开． 正常行驶时，电动自行车U1的大小随时间周期性变化，如图乙所示，控制器输出的UK使开关交替通断，每分钟约一万次．当U0增大，每次开关K闭合与断开时间的比值就增大，电动机的转速也随之增大．  （1）电动自行车在行驶过程中主要的能量转化情况与下列哪种相同？ A．发电机 B．扬声器 C．话筒 D．电热水壶 （2）当控制电压UK=0时，电动机中 （有/无）电流通过． （3）如图丙所示，将霍尔传感器从条形磁铁的S极附近水平移动到N极附近．在此过程中，霍尔传感器产生电压的变化情况是 ． 2018年广东省茂名市中考物理一模试题参考答案与试题解析 一、选择题（共7小题，每小题3分，满分21分） 1．小华握在手中竖直的瓶子不滑落下来且保持静止（） A．是因为小华的手握瓶子的压强大 B．是因为小华的手对瓶子的摩擦力和瓶子所受的重力是一对平衡力 C．是因为小华对瓶子做了功 D．是因为小华手的握力大于瓶子所受的重力 【考点】6R：平衡力的辨别；EA：力是否做功的判断． 【分析】（1）瓶子在手中静止处于平衡状态，受到的力是平衡力，对瓶子受力分析得出答案； （2）做功的两个必要条件是：一是物体受到力的作用；二是物体在这个力的方向上通过一定的距离． 【解答】解： ABD．瓶子在手中静止处于平衡状态，竖直方向受到的重力和摩擦力是一对平衡力，与小华的手握瓶子的压强、手的握力无关，故AD错误、B正确； C．瓶子在手中静止，在力的方向上没有移动的距离，所以小华对瓶子没有做功，也不是瓶子静止的原因，故C错误． 故选B． 2．小张通过放大镜观察到了如图所示的现象，说明所观察的字在放大镜的（）  A．二倍焦距以外 B．二倍焦距处 C．焦距和二倍焦距之间 D．焦距以内 【考点】BE：生活中的透镜． 【分析】根据凸透镜成像的三种情况和应用进行判断： u＞2f，成倒立、缩小的实像，应用于照相机． 2f＞u＞f，成倒立、放大的实像，应用于幻灯机． u＜f，成正立、放大的虚像，应用于放大镜． 【解答】解：放大镜实质是一个凸透镜；由图可知，像是倒立、放大的，根据凸透镜成像规律可知，说明所观察的字在放大镜的焦距和二倍焦距之间． 故选C． 3．小黄卧室中的电灯不亮．闭合开关后，她拿起试电笔测试如图中的a、b、c、d四点时，只有b点氖管不发光，请你帮他分析可能发生的故障是（） A．b、c之间某处断路 B．a、d之前某处短路 C．火线与零线短路 D．电灯的灯丝断了 【考点】IP：家庭电路的故障分析． 【分析】测电笔是用来辨别火线和零线的：用手接触笔尾的金属体，笔尖接触火线，测电笔的氖管将发光；用测电笔测试a、c、d三点，氖管都发光，这说明a、c、d与火线是连通的，问题出在bc之间，据此判断． 【解答】解：用测电笔测试a、c、d三点，氖管都发光，这说明从火线到c点之间的电路都是完好的，没有断路；而测电笔测试b点时，氖管不发光，这说明b点到火线之间的导线出现断路，由此可以判断出是b、c之间某处断路． 故选A． 4．在使用小提琴前，乐师常旋动琴弦轴以调节琴弦的松紧，俗称“定弦”，这主要是为了改变声音的（） A．振幅 B．响度 C．音调 D．音色 【考点】9D：频率及音调的关系． 【分析】解决此题要知道音调的高低与发声体振动快慢有关，物体振动越快，音调就越高． 【解答】解：调节琴弦的松紧，就会改变琴弦的振动快慢，所以“定弦”这主要是为了改变声音的音调； 故选C． 5．高速公路上的沥青路面比较粗糙，这是为了（） A．防止惯性 B．增大摩擦力 C．增大压强 D．方便雨水蒸发 【考点】7I：增大或减小摩擦的方法． 【分析】增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力． 【解答】解：高速公路上的沥青路面比较粗糙，这是为了在压力一定时，通过增大接触面的粗糙程度来增大摩擦力． 故选B． 6．关于温度、内能和热量，下列说法正确的是（） A．内能可自动地从髙温物体转移到低温物体 B．温度越高的物体所含的热量越多 C．双手互搓，手的内能不会增加 D．物体的温度为0℃时内能为零 【考点】G6：温度、热量与内能的关系；G9：做功改变物体内能． 【分析】（1）内能可以自动地从高温物体转移到低温物体； （2）热量是一个过程量，不能用含有或具有来修饰； （3）做功和热传递都可以改变物体的内能； （4）一切物体在任何温度下都有内能． 【解答】解： A、高温物体和低温物体存在温度差，能发生热传递，内能可以自动地从高温物体转移到低温物体，故A正确； B、热量是一个过程量，不能用含有或具有来修饰，只能说吸收或放出热量，故B错误； C、双手互搓，通过做功的方式增加了手的内能，故C错误； D、一切物体在任何温度下都有内能，所以物体的温度为0℃时内能不为零，故D错误． 故选A． 7．有几位同学讨论关于电动机和发电机的问题，他们有以下几种说法，你认为其中正确的是（） A．发电机工作时把电能转化成其它形式的能 B．发电机是利用通电线圈在磁场中受力转动的原理制成的 C．电动机是利用电磁感应现象制成的 D．电动机工作时把电能转化为机械能 【考点】CM：直流电动机的原理；CS：发电机的构造和原理． 【分析】要解答本题需掌握发电机和电动机最根本的区别：电动机是消耗电能的，其原理是通电线圈在磁场里受力转动；而发电机是产生电能的，其原理是电磁感应现象． 【解答】解：AB、发电机是利用电磁感应现象制成的，发电机工作时把机械能转化为电能．故AB错误． CD、电动机是利用通电线圈在磁场中受力转动的原理制成的，电动机工作时消耗了电能，故其能量转化是电能转化为机械能．故C错误，D正确． 故选D． 二、填空题（共7小题，满分21分） 8．我们听不到蝴蝶翅膀振动发出的声音是因为 音调 太低（选填“响度”、“音调”或“音色”）；红外线和紫外线在真空中具有相同 波速 （填“频率”、“波长”或“波速”）；太阳能来自于太阳内部原子的 核聚变 （填“核裂变”或“核聚变”）． 【考点】99：人耳感知声音的过程及听到声音的条件；D3：波速、波长和频率的关系；K7：核裂变． 【分析】（1）次声波是振动频率小于20赫兹的声波，人耳的听觉范围是20赫兹到20000赫兹； （2）光波在真空中的传播速度是3×108m/s；根据公式：C=λf及f=  可判断红外线和紫外线的波长和频率及周期是否相同；（3）太阳的能量来自于它内部发生的核聚变． 【解答】解： 因为蝴蝶翅膀振动发出的声音频率小于20赫兹，是次声波，音调太低，人耳听不到； 因为红外线和紫外线都是电磁波，所以在真空中的传播速度是相同的，因为红外线比紫外线的频率低，据公式：C=λf可知，红外线比紫外线的波长长； 由较轻的原子核聚合成较重的原子核时，会释放出巨大的能量，这是太阳内部每时每刻进行的核聚变反应． 故答案为：音调；波速；核聚变． 9．弹簧测力计挂着一重为4N的物体A，物体A浸没并静止在水中，如图所示．图中弹簧测力计的示数是 1.2 N．物体A所受浮力是 2.8 N．如果测力计不拉着物体A，A在水中会 下沉 （选填“下沉”、“上浮”、“悬浮”）．  【考点】8P：浮力大小的计算；8S：物体的浮沉条件及其应用． 【分析】（1）读出弹簧测力计的示数F示，知道物体A浸没并静止在水中，A受到的浮力加上弹簧测力计的拉力等于物体A重，据此求A受到的浮力（称重法测浮力）； （2）由上面知道F浮=G﹣F示，如果测力计不拉着物体A，F浮＜G，根据物体的浮沉条件可知，物体将下沉． 【解答】解：（1）由图可知，弹簧测力计的分度值为0.2N，测力计的示数为F示=1.2N， 物体A所受的浮力： F浮=G﹣F示=4N﹣1.2N=2.8N； （2）物体A浸没在水中时F浮=2.8N，其重力G=4N， 如果测力计不拉着物体A，F浮＜G，所以物体将下沉． 故答案为：1.2；2.8；下沉． 10．小明用20N的水平推力推重为100N的箱子，箱子纹丝不动，这时小明对物体 没有 （选填“有”或“没有”）做功，小明再用40N的水平推力推着箱子在10s内沿水平地面匀速前进10m，则小明做了 400 J功，这个过程中推力对物体做功的功率为 40 W． 【考点】EA：力是否做功的判断；EC：功的计算；FF：功率的计算． 【分析】（1）做功的两个必要因素：一是作用在物体上的力，二是在力的方向上移动的距离，二者缺一不可； （2）知道推力的大小和箱子移动的距离，根据W=Fs求出小明做的功，又知道做功时间，根据P=  求出这个过程中推力对物体做功的功率．【解答】解：（1）小明用20N的水平推力推箱子，箱子纹丝不动，有力作用在箱子上，但是箱子没有在力的方向上移动距离，这时小明对物体没有做功； （2）小明用40N的水平推力推着箱子在10s内沿水平地面匀速前进10m时，小明做的功： W=Fs=40N×10m=400J， 这个过程中推力对物体做功的功率： P= = =40W．故答案为：没有；400；40． 11．如图所示，闭合开关，当导体ab向右运动时，电流表指针向左偏转，那么当ab向左运动时，电流表指针向 右 偏转，如果将磁体两极的位置对调，ab向右运动时，电流表指针向 右 偏转，此过程 机械能 转化为电能．  【考点】CP：电磁感应． 【分析】（1）产生感应电流的条件：闭合的一部分导体在磁场中做切割磁感线运动，导体中有感应电流产生． （2）感应电流的方向跟导体切割磁感线方向、磁场方向有关． 【解答】解：（1）保持电路闭合，让导体在磁场中向右运动，灵敏电流表的指针向左偏转，表明电路中有感应电流． 让导体在磁场中向左运动时，因为导体中感应电流的方向跟导体切割磁感线方向有关．，所以灵敏电流表的指针向右偏转，电路中电流方向相反． （2）两个磁极对调，使磁感线的方向反向，闭合开关，让导体在磁场中向右运动，因为导体中的感应电流的方向跟磁场方向有关．所以灵敏电流表的指针向右偏转， （3）在电磁感应现象中，将机械能转化为电能． 故答案为：右；右；机械能． 12．（1）汽油机的一个工作循环有四个冲程，如图甲是 压缩 冲程． （2）如图乙所示，闭合开关后，则电磁铁的A端是 S 极． （3）小明家中装有如图丙所示的电能表，当只有一电磁炉工作时，电能表1min内转盘转过90转，则该电磁炉的电功率为 1500 W．  【考点】GM：内燃机的四个冲程；CB：安培定则；J5：电能表参数的理解与电能的求法． 【分析】（1）内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，判断冲程名称可用口诀：“先看气门开关情，再看活塞上下行；开下吸气开上排，关上压缩关下功”进行分析； （2）安培定则可用来判定通电螺线管的极性和电流方向的关系：已知电流方向即可根据安培定则判定出通电螺线管的极性； （3）已知电能表每消耗1kw•h的电能，转盘就转过3600r；可求转动90r消耗的电能；根据公式P=  求出电功率．【解答】解： （1）如图甲可知，汽油机两气门都关闭，活塞向上运动，因此是压缩冲程； （2）根据安培定则判断：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极，电流从左端流入，从右端流出，故电磁铁的A端是S极； （3）电能表转过90r消耗的电能W=  kW•h=0.025kw•h=9×104J；电功率P= = =1500W；故答案为：（1）压缩；（2）S；（3）1500． 13．一辆车开进了泥潭中，司机取来一个动滑轮欲将汽车从泥潭中拉出，如图所示，若司机用600N的拉力在5s内将汽车水平匀速拉动2m，则绳子移动的距离为 4 m，司机所做的功是 2400 J；若滑轮的机械效率为60%，汽车所受地面的摩擦力是 720 N．  【考点】69：速度公式及其应用；EC：功的计算；F4：滑轮（组）的机械效率． 【分析】（1）如图所示，拉动车使用的是动滑轮，故车被拉动了1m，则拉力F移动的距离为2m，利用功的公式W=Fs求出司机所做的功； （2）知道滑轮组的机械效率，利用效率公式求摩擦力做功（有用功），再利用W=fs求摩擦力大小． 【解答】解： （1）由图可知n=2，车被拉动了2m，则绳子移动的距离s=2s车=2×2m=4m， 司机所做的功： W总=Fs=600N×4m=2400J； （2）由η=  可得有用功：W有=ηW总=60%×2400J=1440J， 由W有=fs车 可得摩擦力： f=  = =720N．故答案为：4；2400；720． 14．如图所示，四个棋子叠在一起静止在水平桌面上，一名同学用力迅速击打最下面的那个棋子，由于力可以改变物体的 运动状态 ，这个棋子飞了出去，上面的棋子由于 惯性 而保持静止状态，在 重 力的作用下落在桌子上．  【考点】6F：力的作用效果；6L：惯性． 【分析】（1）力的作用效果有两个：①力可以改变物体的形状即使物体发生形变．②力可以改变物体的运动状态．运动状态的改变包括物体的运动速度大小发生变化、运动方向发生变化． （2）任何物体都具有惯性，惯性即物体保持原来运动状态不变的性质． （3）抛出的物体最终落向地面，是由于受到重力作用． 【解答】解：受到打击的棋子飞出去，棋子的运动速度和方向都发生了变化，表明力可以改变物体的运动状态； 棋子被击出后，虽不再受手的力，但由于棋子具有惯性，即保持原来运动状态的性质，仍会继续向上运动； 上面的棋子由于惯性要保持原来的静止状态，由于下方的棋子飞出，在重力的作用下落在桌子上，不会飞出． 故答案为：运动状态；惯性；重． 三、作图题（共3小题，满分7分） 15．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．  【考点】A8：作光的反射光路图；AN：作光的折射光路图． 【分析】（1）反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角； （2）折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向靠近法线方向偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角． 【解答】解：（1）光由空气斜射进入液体中时，折射光线向靠近法线方向偏折，根据折射角小于入射角画出入射光线． （2）由光的反射定律的内容，首先过入射点画出法线，法线与界面垂直（虚线），根据反射角等于入射角画出反射光线； 如图所示：  16．如图，请画出力F对支点O的力臂L．  【考点】7P：力臂的画法． 【分析】根据力臂的画法进行作图，即过支点作动力作用线的垂线段． 【解答】解：如图所示，沿长F作用线，过支点O作动力作用线的垂线段，可得动力臂L，如图所示：  17．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．请你设计上述电路，并将电路图画在图中方框内．  【考点】HU：串、并联电路的设计． 【分析】由题意可知，只有当两间洗手间的门都关上时指示灯才会发光，说明两开关相互影响、不能独立工作即为串联，共同控制指示灯，据此进行解答． 【解答】解：由题意可知，只有当两间洗手间的门都关上时（即两开关都闭合），指示灯才会发光，说明两开关相互影响、不能独立工作，即两开关为串联，共同控制指示灯，如下图所示：  四、实验题 18．（1）如图甲所示用刻度尺和直角三角尺联合测出一枚硬币的直径，所用刻度尺的分度值为 1mm ，硬币的直径为 2.50 cm． （2）温度计是根据液体的 热胀冷缩 规律制成的；如图乙所示体温计的示数是 37.7 ℃． （3）如图丙用电压表测电压，则此时的读数为 2.5 V．  【考点】64：长度的测量；15：液体温度计的构造与工作原理；18：体温计的使用及其读数；I4：电压表的读数方法． 【分析】（1）刻度尺的分度值为相邻的刻度线表示的长度； 使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位； （2）液体温度计都是根据液体的热胀冷缩的性质制成的；体温计读数时，明确量程和最小刻度值； （3）读取电压表示数时，首先要明确电压表选择的量程和对应的分度值，读数时视线与指针所对刻线相垂直． 【解答】解：由图知： （1）刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm； 硬币左侧与5.00cm对齐，右侧与7.5cm对齐，估读为7.50cm，所以硬币的直径为d=7.50cm﹣5.00cm=2.50cm； （2）液体温度计是根据液体的热胀冷缩性质制成的；如图所示的体温计的一大格表示1℃，里面分为10小格，故其分度值为0.1℃；其示数为37℃+0.7℃=37.7℃． （3）电压表选择的是0～3V量程，对应的分度值为0.1V，此时的示数为2.5V． 故答案为：（1）1mm；2.50；（2）热胀冷缩；37.7；（3）2.5． 19．在“测量小灯泡电功率”的实验中，电源电压恒定为6V，小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω，所用滑动变阻器的规格为“50Ω 1A”． （1）测量原理是 P=UI （填写公式）． （2）请用笔画线代替导线将图甲中未完成的实物电路连接完整（要求根据图中滑片的位置连接滑动变阻器）． （3）连接电路后闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，则电路中发生的故障是小灯泡 短路 （选填“断路”或“短路”）． （4）排除故障后，继续进行实验：闭合开关后，移动滑片使灯泡L正常发光，判断是否正常发光的依据是 电压表的示数为2.5V ，此时电流表的示数如图乙所示，则小灯泡的额定电功率是 0.6 W．  【考点】JF：电功率的测量． 【分析】（1）测电功率的实验的原理是P=UI． （2）电流表与灯泡串联，电压表与灯泡串联，连电路时滑动变阻器滑片要放在阻值最大处，注意电流表量程的选择． （3）电路故障有两类：短路和断路；电路短路时，短路部分无电压，电流大；电路断路时，断路部分无电流，电压大． （4）当灯泡电压达到额定电压时正常发光，读出其正常发光时的电流，根据P=UI计算额定功率． 【解答】解：（1）本实验的原理是P=UI． （2）根据I=  = =0.25A，电流表用小量程；滑片在最右端，所以使用左下端的接线柱可以保证阻值最大；电压表并联在灯泡两端．如图所示：（3）发现小灯泡不发光，电压表无示数，电流表有示数，故障是电压表所测的电路短路，即小灯泡短路． （4）当灯泡电压达到额定电压时正常发光，电流表使用0﹣0.6A量程，分度值为0.02A，由乙图，其正常发光时的电流为0.24A，所以灯泡的额定功率P=UI=2.5V×0.24A=0.6W． 故答案为： （1）P=UI．（2）如图所示．（3）短路．（4）电压表的示数为2.5V；0.6．  20．如图甲是“探究浮力大小”的实验过程示意图． （1）实验步骤B、C和D可以探究浮力大小与 排开液体体积 的关系，步骤B和 D 可以测出圆柱体浸没在水中时受到的浮力F浮，步骤A和 E 可以测出圆柱体排开的水所受重力G排，比较F浮与G排，可以得到浮力的大小跟物体排开的水所受重力的关系． （2）图乙是圆柱体缓慢浸入水中时，弹簧测力计示数F随浸入深度h变化的关系图象．分析图象，可得：圆柱体的高度为 4 cm．圆柱体浸没后，所受的浮力大小与 浸没的深度 无关． （3）若要探究物体所受浮力大小是否与液体密度有关，需要增加的器材是 盐水（盐）或酒精等 ，请写出简要的操作做法 把物体浸没在装有盐水的溢水杯中，观察弹簧测力计示数，再与D作比较 ．  【考点】8R：探究浮力大小的实验． 【分析】（1）要先测物块的重力和空桶的重力，然后再把物块没入水中，测出物块受到的浮力，最后再测出桶和溢出水的重力； 分析几步实验的相同因素和不同因素，就可知道这几步是探究哪个因素对浮力的影响，并根据测力计示数计算出每步浮力的大小，从而得出结论． （2）当物体浸入液体中的深度等于圆柱体的高度时，则完全浸没，随着深度的增加，测力计的示数将不变； 由图可知弹簧测力计的示数有一段随h的增大而不变，可总结出物体所受浮力与深度的关系． （3）若要探究浮力与液体密度的关系，需改变液体的密度，物体浸在液体的体积不变． 【解答】解：（1）在CD中，相同的因素是液体密度，不同因素是排开液体体积． 在C中为：3N﹣2.4N=0.6N，在D中的浮力为：3N﹣1.8N=1.2N，所以物体所受浮力在同种液体中，排开液体体积越大，浮力越大，可得浮力与排开液体体积的关系． 步骤B和D可以测出物块浸没在水中时受到的浮力F浮=3N﹣1.8N=1.2N； 步骤A和E可以测出物块排开的水所受重力G排=2.2N﹣1N=1.2N，比较F浮与G排，可以得到浮力的大小跟物体排开的水所受重力的关系． （2）物体未浸入水中时h=0，从图乙可读出此时弹簧测力计的示数等于物体的重力G=3N．在未完全浸入时弹簧测力计的示数逐渐减小，则浮力逐渐增大； 当h≥4cm时，物体所受的浮力不再发生变化，可知当h=4cm时，物体开始完全浸没，且可得出：浸没在液体中的物体所受浮力大小与它所处深度无关． （3）若要探究物体所受浮力大小是否与液体密度有关，需改变液体的密度，要增加的器材是盐水或酒精等； 可将物体完全浸没在装有盐水的溢水杯中，观察弹簧测力计的示数，与D比较得出结论． 故答案为：（1）排开液体体积；D；E；（2）4；浸没的深度；（3）盐水（盐）或酒精等；把物体浸没在装有盐水的溢水杯中，观察弹簧测力计示数，再与D作比较． 五、计算题（共2小题，满分13分） 21．如图所示，总质量为1500kg的小汽车每个轮胎与地面的接触面积为0.03m2，该车以72km/h速度由小明家沿水平直路行驶到学校用了0.5h，已知汽车在行驶过程中受到的阻力恒为车重的0.05倍（g=10N/kg），求： （1）汽车静止时对水平地面的压强； （2）小明家到学校的距离； （3）在此过程中汽车牵引力做的功．  【考点】86：压强的大小及其计算；69：速度公式及其应用；EC：功的计算． 【分析】（1）汽车的质量是已知的，根据G=mg求出汽车的重力；汽车在水平地面上，对地面的压力等于汽车的重力，受力面积等于四个轮胎和地面的接触面积；根据压强公式求出汽车对水平地面的压强； （2）汽车的速度和时间都是已知的，根据s=vt求出汽车的行驶路程；也就是小明家到学校的距离； （3）根据阻力和重力的关系求出阻力，而物体做匀速直线运动，牵引力和阻力是一对平衡力，大小是相等的；根据W=Fs求出牵引力的所做的功． 【解答】解：（1）汽车的重力： G=mg=1500kg×10N/kg=1.5×104N， 汽车静止在水平地面上时，对地面的压力： F压=G=1.5×104N， 地面的受力面积： S=0.03m2×4=0.12m2， 汽车对水平地面的压强： p=  = =1.25×105Pa；（2）由v=  得：汽车在0.5h内通过的路程：s=vt=72km/h×0.5h=36km=36000m， （3）汽车运动时的阻力： f=1.5×104N×0.05=750N， 因为汽车做匀速直线运动，匀速直线运动是一种平衡状态， 所以受到的牵引力和阻力是一对平衡力，大小是相等的，则牵引力F=f=750N， 汽车牵引力在0.5h内做的功： W=Fs=750N×36000m=2.7×107J， 答：（1）汽车对地面的压强为1.25×105Pa； （2）汽车在0.5h内通过的路程为36km； （3）在此过程中汽车牵引力做功为2.7×107J． 22．小海家购置了一台带防电墙技术的新型电热水器（其铭牌见表）．小海研究发现： （1）防电墙技术就是在电热水器内部形成永久性电阻，该电热水器经防电墙处理后，使人体承受的电压不高于12V．通过人体的电流小于O．05mA．保证异常漏电情况下，接触热水器的人的安全，热水器在220V的电路中工作，如图所示．求防电墙的电阻R0至少多大？
（2）正常工作时，注满水的电热水器连续加热40min，热水器上的温度示数由22℃上升到42℃，己知水的比热容为4.2×103J/kg•℃）．水的密度为1.0×103kg/m3，求此过程中电热水器的热效率．  【考点】JK：电功与热量的综合计算． 【分析】（1）在异常漏电的情况下，人体与防电墙串联，根据串联电路的电压特点求出防电墙的电压，利用串联电路的电流特点建立等式即可求出防电墙的电阻； （2）根据密度公式求出水箱中水的质量，根据Q吸=cm（t﹣t0）求出水吸收的热量，额定电压下电热水器加热时的功率和额定功率相等，根据W=Pt求出消耗的电能，利用η=  ×100%求出此过程中电热水器的热效率．【解答】解：（1）在异常漏电的情况下，人体与防电墙串联，电流相等，即：I墙=I人=5×10﹣5A， 由于串联电路中总电压等于各分电压之和，所以防电墙的电压：U墙=U﹣U人=220V﹣12V=208V， 由I=  得防电墙的电阻R0= = =4.16×106Ω；（2）由ρ=  可得：m=ρV=1×103kg/m3×50×10﹣3m3=50kg； Q吸=c水m△t=4.2×103J/（kg•℃）×50kg×（42℃﹣22℃）=4.2×106 J Q放=W=Pt=2000W×40×60s=4.8×106J； 电热水器加热时的热效率为η=  ×100%= =87.5%．答：（1）防电墙的电阻R0至少4.16×106Ω； （2）此过程中电热水器的热效率为87.5%． 六、综合能力题 23．小华利用如图甲装置探究平面镜成像特点  （1）他实验时用玻璃板代替平面镜竖立在水平桌面上．在玻璃板前放置棋子A，将完全相同的棋子B放在玻璃板后并移动，人眼一直在玻璃板的前侧观察，但他发现观察到A的像“重影”很明显，而影响到确定A的像的位置，你解决这一问题的办法是： 换用厚度较小的玻璃板 （答出一种方法即可）． （2）排除了上述情况的干扰后，他继续进行实验，观察到B与A的像完全重合，由此可得结论：像与物的大小 相等 ． （3）为了探究平面镜成像的虚实情况，小华将一张白卡片竖直放在B所在的位置，在玻璃板后侧观察到白卡片上没有A的像，说明平面镜成的像是 虚 像． （4）改变A的位置，重复（2）中步骤并分别测出A和B到玻璃板的距离，记录在如表中．
分析表中数据，可以得到结论： 像与物到镜面距离相等 ． （5）如图乙所示将棋子放在竖立的玻璃板前40cm处，以5cm/s的水平速度向平面镜匀速靠近，则经过2s后棋子与像的距离为 60 cm．若将玻璃板放置成与水平面成45°角，将会观察到棋子运动的方向与像运动的方向互相 垂直 ． 【考点】AE：平面镜成像的特点、原理、现象及其实验方案． 【分析】（1）从玻璃的两面都能反射光，利用光的反射现象可知能成两个像，从这个角度去分析此题． （2）探究平面镜成像时，当物像重合时，可以确定像的位置，同时也可以说明物像大小相等； （3）光屏上能承接到的是实像，不能承接到像的是虚像． （4）根据表中物距和像距的数值可得出结论． （5）利用v=  计算出2s棋子移动的距离，求出其距离平面镜的距离，利用像与物到镜面距离相等计算经过2s后棋子与像的距离；由平面镜成像特点知像物连线与镜面垂直，且它们到镜面的距离相等，作图解答．【解答】解：（1）由于像是由光的反射形成的，而普通玻璃的两面都能反射光，即同时成像，所以A的像“重影”是由于玻璃板太厚造成的，解决这一问题的办法是换用厚度较小的玻璃板． （2）在玻璃板前放置棋子A，将完全相同的棋子B放在玻璃板后并移动，人眼一直在玻璃板的前侧观察，直至B与A的像完全重合，这样做的目的既确定了像的位置又验证了物像大小相等； （3）将一张白卡片竖直放在B所在的位置，在玻璃板后侧观察到白卡片上没有A的像，说明平面镜成的像是虚像． （4）由表中物距和像距的数值可知，像到平面镜的距离与物体到平面镜的距离相等． （5）根据v=  可得2s棋子移动的距离s=vt=5cm/s×2s=10cm，棋子此时距离平面镜的距离为40cm﹣10cm=30cm，则像到平面镜的距离也为30cm，所以，经过2s后棋子与像的距离为30cm+30cm=60cm；由平面镜成像特点知像物连线与镜面垂直，且它们到镜面的距离相等，当棋子沿桌面由A位置运动到B位置时，分别作出棋子在两个位置所成的像，将会观察到棋子运动的方向与像运动的方向互相垂直，如图所示：  故答案为：（1）换用厚度较小的玻璃板；（2）相等；（3）虚；（4）像与物到镜面距离相等； （5）60；垂直． 24．（1）随着经济的发展，汽车已成为人们常用的交通工具．一辆使用汽油为燃料的小汽车，在路面水平的高速公路上匀速行驶．如表是当小汽车以100km/h的速度行驶时的部分参数及相关数据．
①匀速行驶10km消耗了 0.8 L汽油；②消耗的燃油完全燃烧放出的热量为 2.7×107 J； ③此时发动机的效率是 25% ． （2）如图所示，容器中间用隔板等分成左右两部分，隔板下部有一10cm2的圆孔橡皮膜封闭，橡皮膜两侧压强不同时其形状发生改变．图甲所示在两侧装入深度相同的两种液体，橡皮膜发生形变，可以得出结论：在深度相同时，液体压强跟 液体密度 有关；图乙所示，在容器右侧装水，左侧装入密度为1.4×103kg/m3的某种液体，橡皮膜刚好不发生形变，若橡皮膜所受平均压强是橡皮膜上A点所受压强，则此时橡皮膜受到水的压力是 0.7 N，A点在左侧液体中的深度h为 5 cm．（g=10N/kg）  【考点】GL：热机的效率；89：液体的压强的计算． 【分析】（1）利用公式W=Pt计算出了牵引力做的功（有用功）；求出行驶10km消耗汽油的体积，利用Q=mq求汽油完全燃烧放出的热量（总能量），再利用效率公式求汽车发动机的效率； （2）要探究液体压强与液体密度的关系，则要保证液体深度相同；深度相同，液体密度越大压强越大； 知道右边水的深度，利用p=ρgh求水的压强，再利用F=pS求橡皮膜受到水的压力； 橡皮膜刚好不发生形变，两边受到液体的压强相等，即p左=p右，据此列方程求左边液体的深度． 【解答】解： （1）由v=  得匀速行驶10km用的时间：t=  = =0.1h=360s，由P=  得该汽车牵引力做的功：W=Pt=18750W×360s=6.75×106J， 汽油的体积V=0.8L， 完全燃烧放出的热量为： Q=Vq=0.8L×3.375×107J/L=2.7×107J； 该汽车发动机的效率： η=  = ×100%=25%．（2）①图甲所示在两侧装入深度相同的两种液体，橡皮膜发生形变，即两边受到的压强不同，由此说明液体压强与液体的密度有关； ②p右=ρ水gh右=1×103kg/m3×10N/kg×0.07m=700Pa， 此时橡皮膜受到水的压力： F=p右S=700Pa×10×10﹣4m2=0.7N； ③橡皮膜刚好不发生形变，两边受到液体的压强相等， 即p左=p右， ρ液gh=ρ水gh右， 1.4×103kg/m3×10N/kg×h=1×103kg/m3×10N/kg×0.07m， 解得h=0.05m=5cm． 故答案为：（1）①0.8；②2.7×107；③25%；（2）液体密度；0.7；5． 25．阅读短文，回答问题： 电动自行车调速系统 常用电动自行车调速系统主要由磁铁、霍尔传感器、控制器和开关K四部分组成． 霍尔传感器是将磁信号转变成电信号的装置，它产生的电压U0随磁场增强而增大．在转动电动自行车手柄旋转套时，旋转套中磁铁与固定在手柄中的霍尔传感器的距离发生改变，使U0发生变化． 控制器的作用是将自身产生的电压U1与霍尔传感器的电压U0比较后，输出控制电压UK，控制开关K的通断，当U1小于U0时，UK=1V，图甲中开关K闭合；U1大于U0时，UK=0，K断开． 正常行驶时，电动自行车U1的大小随时间周期性变化，如图乙所示，控制器输出的UK使开关交替通断，每分钟约一万次．当U0增大，每次开关K闭合与断开时间的比值就增大，电动机的转速也随之增大．  （1）电动自行车在行驶过程中主要的能量转化情况与下列哪种相同？ B A．发电机 B．扬声器 C．话筒 D．电热水壶 （2）当控制电压UK=0时，电动机中 无 （有/无）电流通过． （3）如图丙所示，将霍尔传感器从条形磁铁的S极附近水平移动到N极附近．在此过程中，霍尔传感器产生电压的变化情况是 先变小后变大 ． 【考点】CM：直流电动机的原理；C1：磁性、磁体、磁极． 【分析】（1）电动机是利用通电线圈在磁场里受力运动的原理制成的．明确各选项所利用的原理可做出解释； （2）由材料判断出UK=1V时，开关的关闭状态，即可知道电动机中有无电流通过； （3）根据霍尔传感器从条形磁铁的S极附近水平移动到N极附近过程中，根据磁场的变化判断出霍尔传感器产生电压变化． 【解答】解：（1）电动机是利用通电线圈在磁场里受力运动的原理制成的． A、发电机是利用电磁感应现象来工作的； B、扬声器运用了通电线圈在磁场里受力运动的原理制成的； C、话筒是利用电磁感应的原理，将声信号转化成电信号的； D、电热水壶是利用电流的热效应原理制成的； 故选B； （2）由材料可知UK=0，K断开，电路中无电流通过； （3）已知条形磁铁的磁性是两端最强，中间弱；则霍尔传感器从条形磁铁的S极附近水平移动到N极附近过程中，根据磁场的磁性是由强变弱，然后由弱变强，所以根据U0随磁场增强而增大的特点可知霍尔传感器产生电压U0变化是先变小后变大； 故答案为：（1）B；（2）无；（3）先变小后变大． 2017年7月8日 (责任编辑：admin) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
