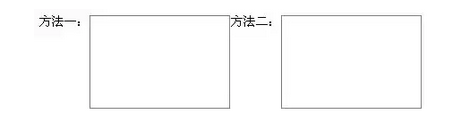

中考网整理了关于2022年中考物理电压和电阻知识点：电压和电阻例题（5），希望对同学们有所帮助，仅供参考。 现有两个电压表、一个电源、一个已知阻值为R0的电阻、一个开关和一些导线，要用以上器材测出未知阻值的电阻Rx要求： (1)在下面虚线框内分别画出两种不同方法的电路图；  (2)如果实验中电压表V1、V2的读数分别为U1、U2，请在横线写上对应的电阻Rx的表达式．(本题中x、1、2均为下标) 方法一的Rx= _________ 方法二的Rx= _________ 解析：本题中由于只给了两只电压表，无法直接用欧姆定律求解，故可以利用串联电路的电压特点求得Rx上的电压；由已知R0的电压可求得电流，则即可由欧姆定律求出电阻Rx。 答案：解：方法一：将两电阻串联，电压表V1测总电压，V2测R0上的电压，则可由串联电路的电压规律求得RX上的电压，即UX=U1﹣U2； 由欧姆定律求得R0的电流，I=U2/R0； 则RX=[(U1-U2)/U2]×R0； 方法二，将两电阻串联，电压表V1与RX并联，V2与R0并联，则可求得RX两端的电压为U1，电流为U2/R0，则测得电阻为：RX=(U1/U2)×R0 故答案为：(1)电路图如图： (2)如果实验中电压表V1、V2的读数分别为U1、U2，请在横线写上对应的电阻Rx的表达式．(本题中x、1、2均为下标) 方法一的Rx= _________ 方法二的Rx= _________ 解析：本题中由于只给了两只电压表，无法直接用欧姆定律求解，故可以利用串联电路的电压特点求得Rx上的电压；由已知R0的电压可求得电流，则即可由欧姆定律求出电阻Rx。 答案：解：方法一：将两电阻串联，电压表V1测总电压，V2测R0上的电压，则可由串联电路的电压规律求得RX上的电压，即UX=U1﹣U2； 由欧姆定律求得R0的电流，I=U2/R0； 则RX=[(U1-U2)/U2]×R0； 方法二，将两电阻串联，电压表V1与RX并联，V2与R0并联，则可求得RX两端的电压为U1，电流为U2/R0，则测得电阻为：RX=(U1/U2)×R0 故答案为：(1)电路图如图：  (2)方法一的R=[(U1-U2)/U2]×R0 方法二的RX=(U1/U2)×R0 (责任编辑：admin) |
