☆☆☆ 点击下载试题 ☆☆☆ 2018阳江市中考物理模拟试卷（解析版含答案） 由于版式的问题，试题可能会出现乱码的现象，为了方便您的阅读请点击全屏查看 一、物理单项选择题（本大题7小题，每小题3分，共21分） 1．星期天，小明与爸爸开车出行，在十字路口看见了红灯，停车等待，小明看着窗外旁边的汽车，突然发现他所坐的车向前移动，急忙向爸爸喊停车，爸爸说车没动．若爸爸判断正确，则爸爸和小明分别选的参照物可能是（） A．旁边向前移动的汽车，地面 B．地面、旁边向前移动的汽车 C．旁边向后移动的汽车、地面 D．地面、旁边向后移动的汽车 2．如图为世界上最寒冷的村庄﹣﹣俄罗斯的奥伊米亚康村．在奥伊米亚康村，一月份的平均气温为零下50摄氏度，难怪被称为世界上最冷的村庄．下列相关的分析中正确的是（）  A．在奥伊米亚康村使用的寒暑表中的液体可以用水银，因为水银的熔点是﹣39℃ B．在奥伊米亚康村冰冻的衣服也会干，属于熔化现象，熔化需要吸热 C．走在外面时，嘴中呼出的“白气”属于液化现象，液化需要放热 D．零下50摄氏度时地面上的冰没有内能 3．为了探究压强大小跟哪些因素有关，老师准备了如图所示的器材： ①用钉子做腿的小桌；②海绵；③砝码；④木板； ⑤盛有适量水的矿泉水瓶；⑥装有沙的容器等供同学们选择． 同学所选的四组器材中，不能达到探究目的是（）  A．①③⑥ B．②⑤ C．②③④ D．③④⑤ 4．市场上有一种“55℃保温杯”，外层为隔热材料，内层为导热材料，夹层间有“神奇物质”．开水倒入杯中数分钟后，水温降为55℃且能较长时间保持不变．“神奇物质”在55℃（）  A．一定处于固态 B．一定处于液态 C．一定处于固、液混合态 D．以上情况都有可能 5．某人花费40余万元、耗时7年时间，成功复原了诸葛亮“运粮车”木牛流马、诸葛连弩，获得专家好评．如图所示是人骑在木牛流马上的情形，此情形中，下列各对力属于平衡力的是（）  A．人对木牛流马的压力和木牛流马的重力 B．木牛流马的重力和地面对它的支持力 C．木牛流马对人的支持力和人的重力 D．木牛流马的重力和木牛流马对人的支持力 6．小光同学在游泳池边上，举着一块写有“上“字的牌子，当水面平静时，站在小光身边的小钟同学看到在水中的牌子上的情景是（）  A．  B． C． D． 7．如图所示是小明同学在测定值电阻大小时所连接的电路，已知R1、R2不相等，在闭合或断开一些开关的情况下，下列分析正确的是（）  A．先闭合S、S2，再闭合S1，电流表A示数变大 B．先闭合S、S1，再闭合S2，电流表A示数变小 C．先闭合S、S1，再闭合S2，电压表V的示数与电流表A示数之比变大 D．先闭合S、S2，再闭合S1，电压表V的示数与电流表A示数之比不变 二、填空题（本大题7小题，每小题3分，共21分） 8．笛子是通过从吹孔向管内灌气引起振动而发声的．演奏时，通过分别开闭六个音孔，改变发声体的（填“材料”“粗细”或“长度”）来改变笛子发出（填“音调”“响度”或“音色”）不同的笛音． 9．4G手机使用4G网络，4G指的是第四代移动通信技术.4G是集3G与WLAN于一体，并能够传输高质量视频图象，4G系统能够以10MB的速度下载，上传的速度也能达到5MB，能够满足几乎所有用户对于无线服务的要求.4G网络在传输高质量视频图象信息时，首先是把视频图象信息转换成信号，再通过来传输信息的，它在真空中的传播速度是m/s． 10．将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象，这是因为塑料丝带了电荷（选填“同种”或“异种”），这种使塑料丝带电的方法称为，塑料丝带电的实质是在物体间转移．  11．小华轻松地戴上宽大的乳胶手套做家务，劳动后发现汗涔涔的手很难从手套中抽出，这是由于导致手套与手之间的压力（填“变小”“不变”或“变大”），使摩擦力（填“变小”“不变”或“变大”）． 12．家用电器中如洗衣机、电冰箱等用电器的电源插头有三个金属片，如图甲所示中的箭头所指的较长的金属片应该与线相连，对应插座的孔与用电器的相连．如图乙所示是漏电保护器，现在的家庭电路里都装有这种安全装置，当站在地上的人不小心接触了装有这种装置的电路的线时，它就会迅速切断电路，对人身起到保护作用．  13．如图所示，底面积和质量都相同的A、B两容器，分别装有等深、等质量的甲、乙两种液体，放在水平桌面上，则两种液体的密度ρAρB，液体对容器底部的压强pApB，容器对桌面的压强pA′pB′（以上三空均填“大于”“等于”或“小于”）．  14．如图所示，工人利用滑轮组以250N的拉力将400N的水泥匀速提高2m．则此过程中，工人拉力做的功是J；该滑轮组的机械效率是；工人对地面的压力与其重力相比要．（填“大”或“小”）  三、作图题（共7分） 15．（1）如图甲所示，根据图中的入射光线画出相应的折射光线．  （2）如图乙所示，排球离开手后仍在空中继续飞行．不考虑空气阻力，请在图中画出排球的受力示意图． （3）在图丙中虚线框内标出通电螺线管的磁极，并画出螺线管的绕线． 四、实验题（本大题3小题，共20分） 16．密度测量 欢欢同学在实验室测量一个普通鸡蛋的密度．她的操作过程如下：  ①将天平放在水平桌面上，将游码移到标尺左端的零刻度线处． ②调节平衡螺母使天平平衡． ③将一个鸡蛋放在天平的左盘中，先估测一个鸡蛋的质量； 然后在右盘添加适量的砝码，最后通过加减砝码或移动游码，直到天平平衡，测出的结果如图A所示，一个鸡蛋的质量为g；在添加砝码时，她先放入一个50g的砝码，发现指针偏右，去掉50g的砝码后，具体的操作是． ④将鸡蛋用细线系好放进盛有水的量筒（如图B）中，量筒中的水面升高到如图C所示的位置，则鸡蛋的体积为 cm3．鸡蛋的密度为g/cm3． 17．小明用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律．  （1）测焦距：如甲图所示，让一束平行光正对着凸透镜，移动光屏，直到在光屏上得到一个最小、最亮的光斑．由此可得出该凸透镜的焦距为cm； （2）如乙图所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心调到同一高度．当蜡烛距凸透镜的距离为35cm时，移动光屏，可在光屏上得到一个清晰倒立、（选填“放大”或“缩小”）的实像．若对换蜡烛和光屏的位置，光屏上仍能得到一个清晰的像，据此原理，人们制成的光学仪器是； （3）如乙图所示，把凸透镜换成焦距为30cm的，保持蜡烛和凸透镜的位置不变，移动光屏，在光屏上（选填“能”或“不能”）得到一个清晰的像，原因是． 18．电学测量型实验 在“测定小灯泡电功率”的实验中，电源电压为6V，小灯泡L的额定电压为2.5V，电阻大约为10Ω，可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω、50Ω，实验电路如图甲所示．  （1）应该选用的滑动变阻器是（填“R1”或“R2”）． （2）电路正确连接后．闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是 A．更换小灯泡 B．检查电路是否断路 C．向左移动滑动变阻器滑片 D．向右移动滑动变阻器滑片 （3）小明同学实验时，所用的电压表量程是0～3V，但刻度模糊不清，无法直接读出实验数据，却能从0～15V挡的刻度线看出指针停在11.5V处，则加在电压表两端的实际电压为V． （4）如图乙是根据实验数据绘成的U﹣I图象．根据图象提供的信息，可计算出小灯泡的额定功率是W．当滑动变阻器的滑片向左移动时，小灯泡的电阻将变． （5）继续移动滑片，小灯泡突然熄灭，此时电流表示数为0，而电压表有示数，那么发生的故障是，此时电压表的示数是V． 五、计算题（本大题2小题，共13分） 19．2015年4月21日，重达2.3吨的世界上最大的太阳能飞机“阳光动力2号”降落在南京机场．如图114所示，该飞机机身和机翼均采用极轻的碳纤维材料，机翼上安装有高效太阳能电池板，能提供65kW的最大功率，该飞机的最大飞行速度为140km/h．假设飞机停在水平地面时轮与地面的总接触面积为0.1m2，g取10N/kg．求： （1）飞机在水平飞行时，受到的升力的大小． （2）当飞机发动机的输出功率保持60kW，并以108km/h的速度水平匀速飞行时，发动机的牵引力大小． （3）若飞机发动机保持60kW的输出功率匀速飞行1h，发动机输出的能量为多大？ 这些能量相当于多少升的航空燃油完全燃烧时释放的能量？（航空燃油的热值取4×107J/kg，密度取0.75×103 kg/m3）．  20．某家用电热水器的铭牌如图1：  （1）该电热水器使用的插座应选用图2甲或乙中的哪一个？选择它的理由是什么？． （2）求该电热水器正常工作时电热丝的电阻． （3）将该电热水器装满水，并通电使它正常工作，已知电热丝产生的热量有80%被水吸收．求：使水温由20℃升高到60℃所需的时间．[水的比热容为4.2×103 J/（kg•℃）]． 六、综合能力题（本大题3小题，共18分） 21．你也许会看到，在十字路口，一辆卡车、一辆小汽车和一辆摩托车并排停在白线的后面．绿灯一亮，三辆车同时起动，小汽车冲在最前面，摩托车其次，卡车最慢． 【猜想与假设】小明看到这一现象后，提出了猜想：“机动车起动的快慢可能与质量有关”． 请你提出一个猜想：． 【设计并进行实验】 如果直接用卡车、小汽车和摩托车做实验，有些物理量难测量．所以，小明和几个同学设计如图116所示的装置进行实验．实验步骤如下，请你将未完成的部分填写完整． ①选取质量较小的砖块，称出小车和砖块的总质量m1． ②把砖块放到小车上，用弹簧测力计沿水平方向匀速拉动小车，并记下当拉力为F1时，2s后小车离起点的距离为s1． ③保持不变，按步骤②重做一次，记下当拉力为F2时，2s后小车离起点的距离s2． ④把小车上的砖块换成质量较大的砖块，并称出它们的总质量m2．再次用弹簧测力计沿水平方向匀速拉动小车，记下当拉力为F1时，2s后小车离起点的距离s3；当拉力为F2时，2s后小车离起点的距离s4． 【交流与评估】 ①这个实验完成了怎样的转换呢：在静止的小车上放上质量较大的砖块，是用它当作（填“卡车”“小汽车”或“摩托车”），用弹簧测力计拉动测出拉力用以替代，测出起动后2s内前进的距离，是为了比较． ②请你对上面的实验作出评估，找出实验中不容易操作的地方，并提出改进方法．  22．探究题 随着“玉兔”在月球上无法“醒来”，华夏儿女久久沉浸在祈祷中，关于月球上的物理现象和规律，同学们提出很多问题和猜想，有关月球周围的磁场问题，洋洋提出了自己的猜想和检验猜想的实验方案． 【进行猜想】 洋洋的猜想： 月球可能像地球一样，本身就是一个十分巨大的磁体，在它的周围存在磁场，并且也有“月磁”南极和“月磁”北极． 【设计并进行实验】 洋洋和芳芳均为检验上述猜想所拟定的实验方案： 洋洋：（1）取一个小磁针用细线悬挂在月球表面附近，如果它静止时指向某一方向，则可表明月球周围存在磁场． （2）小磁针静止时，它的N极所指的方向就是“月磁”的北极． 芳芳：（1）取一个小磁针用细线悬挂在月球表面附近，用手指拨动，观察它静止时N极的指向． （2）在同一地点，重复（1）实验一次，观察它静止时N极的指向是否总是指向某一方向． 【实验结论】 如果观察小磁针静止时总是指向某一方向，则月球上磁场，且小磁针静止时，它的N极所指的方向就是“月磁”的北极． 【交流评估】 你认为的设计较好．小明认为：较好的方案也存在问题；存在的问题改进：． 23．阅读短文，回答问题．无叶更舒适 如图甲是一款新型无叶电风扇，与传统有叶风扇相比具有易清洁、气流稳、安全等特点．  开始时，底座中的电动机将空气从进风口吸入，吸入的空气经压缩后进入环形空腔，再从环形空腔上的细缝中高速吹出，夹带着周边的空气一起向前流动，导致后方更多的空气流入风扇的出风口，风量被显著放大． 无叶风扇的细缝结构是根据“康达效应”设计的，康达效应是指当流体（水或空气）顺着物体的凸表面流动时，有向物体吸附的趋向并沿物体的表面继续向前，在离开物体的瞬间，由于惯性其运动方向与出风口末端的法线垂直． （1）风扇正常运行时，相同时间内细缝流出的空气质量（填“小于”“等于”或“大于”）进风口流进的空气质量． （2）下列与后方更多空气流入电扇出风口的原理相同的是． A．载重汽车装有许多车轮 B．飞机飞行时机翼获得升力 C．足球在草坪上滚动得越来越慢 D．带电的玻璃棒能吸引轻小物体 （3）某品牌的无叶电风扇在实际电功率相同时，它的出风量与出风口的面积有关，相关数据如下表所示，利用表中的数据在图乙坐标系中作出电风扇的出风量与出风口面积的图象．
2018阳江市中考物理模拟试卷参考答案与试题解析 一、单项选择题（本大题7小题，每小题3分，共21分） 1．星期天，小明与爸爸开车出行，在十字路口看见了红灯，停车等待，小明看着窗外旁边的汽车，突然发现他所坐的车向前移动，急忙向爸爸喊停车，爸爸说车没动．若爸爸判断正确，则爸爸和小明分别选的参照物可能是（） A．旁边向前移动的汽车，地面 B．地面、旁边向前移动的汽车 C．旁边向后移动的汽车、地面 D．地面、旁边向后移动的汽车 【考点】参照物及其选择． 【分析】解答此题的关键是看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的． 【解答】解：（1）小明的爸爸说自己的车没有动，是选择地面为参照物的； （2）小明观察窗外旁边的汽车，发现自己的车向前移动，是选择旁边向后移动的汽车为参照物的． 故选D． 2．如图为世界上最寒冷的村庄﹣﹣俄罗斯的奥伊米亚康村．在奥伊米亚康村，一月份的平均气温为零下50摄氏度，难怪被称为世界上最冷的村庄．下列相关的分析中正确的是（）  A．在奥伊米亚康村使用的寒暑表中的液体可以用水银，因为水银的熔点是﹣39℃ B．在奥伊米亚康村冰冻的衣服也会干，属于熔化现象，熔化需要吸热 C．走在外面时，嘴中呼出的“白气”属于液化现象，液化需要放热 D．零下50摄氏度时地面上的冰没有内能 【考点】升华和凝华的定义和特点；熔点和凝固点；液化及液化现象；内能的概念． 【分析】（1）液体温度计是根据液体的热胀冷缩原理制成的，故在确定温度计的使用范围时，要注意液体的沸点和凝固点； （2）物体由固态直接变为气态的过程叫升华，升华过程吸收热量； （3）物体由气态变为液态的过程叫液化，液化过程放出热量； （4）内能是指物体内部所有分子热运动的动能和分子势能的总和，内能与物体的温度和质量有关． 【解答】解： A、水银凝固点为﹣39℃，故不能测量﹣50℃的低温，故A错误； B、冰冻衣服变干是冰直接变成水蒸气，发生的是升华，此过程要吸收热量，故B错误； C、“白气”是由嘴中中的水蒸气遇到冷的空气液化成的小水珠，此过程要放出热量，故C正确； D、任何物体在任何温度都具有内能，零下50摄氏度时地面上的冰也具有内能，故D错误． 故选C． 3．为了探究压强大小跟哪些因素有关，老师准备了如图所示的器材： ①用钉子做腿的小桌；②海绵；③砝码；④木板； ⑤盛有适量水的矿泉水瓶；⑥装有沙的容器等供同学们选择． 同学所选的四组器材中，不能达到探究目的是（）  A．①③⑥ B．②⑤ C．②③④ D．③④⑤ 【考点】探究压力的作用效果跟什么因素有关的实验． 【分析】（1）压强大小的影响因素：压力大小和受力面积大小． （2）研究压强大小的影响因素采用控制变量法．研究压强和压力的关系，控制受力面积不变，改变压力大小；研究压强和受力面积的关系，控制压力不变，改变受力面积的大小． （3）压强的大小用形变程度来反映，这种方法是转换法． 【解答】解：A、选择①用钉子做腿的小桌 ③砝码 ⑥装有沙的容器．小桌放在沙子上，观察小桌陷入沙子的深度；在小桌上再放砝码，再观察小桌陷入沙子的深度；把小桌的桌面朝下，小桌上放砝码，再观察桌面陷入沙子的深度．不符合题意． B、选择②海绵 ⑤盛有适量水的矿泉水瓶．瓶口拧紧，瓶子正放和倒放在海绵上，观察海绵的凹陷程度；瓶子正放时，瓶子中有水和空瓶分别放在海绵上，观察海绵的凹陷程度．不符合题意． C、选择②海绵 ③砝码 ④木板．木板放在海绵上，观察海绵凹陷程度；木板上再放砝码观察海绵的凹陷程度；砝码放在海绵上，再在砝码上面放木板，观察海绵的凹陷程度．不符合题意． D、选择③砝码 ④木板 ⑤盛有适量水的矿泉水瓶．没有明显发生形变的物体，无法显示压强大小．符合题意． 故选D． 4．市场上有一种“55℃保温杯”，外层为隔热材料，内层为导热材料，夹层间有“神奇物质”．开水倒入杯中数分钟后，水温降为55℃且能较长时间保持不变．“神奇物质”在55℃（）  A．一定处于固态 B．一定处于液态 C．一定处于固、液混合态 D．以上情况都有可能 【考点】熔点和凝固点． 【分析】要解决此题首先需要知道晶体在熔化或凝固过程中的特点：吸收或放出热量，但温度保持不变； 晶体物质在熔点时，可能处于三种状态，可能是固态、可能是液态、可能是固液共存． 【解答】解： 根据题意得：这种“神奇物质”是一种晶体， 晶体熔化吸热、凝固放热温度保持不变， 这种晶体能使水温在55℃且能较长时间保持不变，这种晶体的熔点为55℃， 所以55℃的这种物质可能是固态（达到熔点尚未熔化），可能是液态（刚刚熔化结束），也可能是固液混合态（熔化过程中），所以A、B、C是错误的，D正确． 故选D． 5．某人花费40余万元、耗时7年时间，成功复原了诸葛亮“运粮车”木牛流马、诸葛连弩，获得专家好评．如图所示是人骑在木牛流马上的情形，此情形中，下列各对力属于平衡力的是（）  A．人对木牛流马的压力和木牛流马的重力 B．木牛流马的重力和地面对它的支持力 C．木牛流马对人的支持力和人的重力 D．木牛流马的重力和木牛流马对人的支持力 【考点】平衡力的辨别． 【分析】根据二力平衡的条件进行分析，即大小相等、方向相反、作用在一条直线上、作用在一个物体上． 【解答】解：A、人对木牛流马的压力和木牛流马的重力，两个力的方向相同，故不是一对平衡力，故A错误； B、由于人骑在上面，所以木牛流马的重力和地面对它的支持力大小不相等，故不是一对平衡力，故B错误； C、木牛流马对人的支持力和人的重力是大小相等、方向相反、作用在一条直线上、作用在一个物体上，是一对平衡力，故C正确； D、木牛流马的重力和木牛流马对人的支持力，作用在不同的物体上，大小也不同，不是一对平衡力，故D错误． 故选C． 6．小光同学在游泳池边上，举着一块写有“上“字的牌子，当水面平静时，站在小光身边的小钟同学看到在水中的牌子上的情景是（）  A．  B． C． D． 【考点】光的反射． 【分析】平面镜成像的特点是：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反； 【解答】解：由于小光种是站在小光身边看水中的像，则像属于镜面反射，作图可知 ①分别过A、B、C、D、E、F各点作关于镜面的对称点A′、B′、C′、D′、E′F′； ②用虚线连接A′B′，E′C′，F′D′，就是“上”在平面镜中的像． 作图如下：  故选B 7．如图所示是小明同学在测定值电阻大小时所连接的电路，已知R1、R2不相等，在闭合或断开一些开关的情况下，下列分析正确的是（）  A．先闭合S、S2，再闭合S1，电流表A示数变大 B．先闭合S、S1，再闭合S2，电流表A示数变小 C．先闭合S、S1，再闭合S2，电压表V的示数与电流表A示数之比变大 D．先闭合S、S2，再闭合S1，电压表V的示数与电流表A示数之比不变 【考点】电路的动态分析． 【分析】分析清楚电路结构，明确各电路元件的连接方式，根滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，根据串联电路特点、欧姆定律分析答题． 【解答】解：A、由图示电路图可知，闭合S、S2时，两电阻串联，电流表测电路电流，再闭合S1，R2被短路，只有电阻R1接入电路，电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，故A正确； B、由图示电路图可知，闭合S、S1时，两电阻串联，再闭合S2，R2被短路，只有电阻R1接入电路，电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，故B错误； C、由图示电路图可知，闭合S、S1时，两电阻串联，电压表测电阻R1两端电压，电压表与电流表示数之比等于电阻R1的阻值； 再闭合S2，R2被短路，只有电阻R1接入电路，电压表测电阻R1两端电压，电压表与电流表示数之比等于电阻R1的阻值；电阻R1的阻值不变，先闭合S、S1，再闭合S2，电压表V的示数与电流表A示数之比不变，故C错误； D、由图示电路图可知，闭合S、S2时，两电阻串联，电压表测两电阻串联总电压，电流表测电路电流，电压表与电流表示数之比等于两电阻之和；再闭合S1，R2被短路，只有电阻R1接入电路，电压表与电流表示数之比等于电阻R1的阻值，电压表与电流表示数之比变小，故D错误． 故选A． 二、填空题（本大题7小题，每小题3分，共21分） 8．笛子是通过从吹孔向管内灌气引起 空气柱 振动而发声的．演奏时，通过分别开闭六个音孔，改变发声体的 长度 （填“材料”“粗细”或“长度”）来改变笛子发出 音调 （填“音调”“响度”或“音色”）不同的笛音． 【考点】频率及音调的关系；声音的产生． 【分析】声音是由物体振动产生的，不同发声体，其振动发声的部位不同； 音调跟频率有关，频率越大，音调越高；质量大体积大的物体难振动，频率小，音调低． 【解答】解：吹笛子是笛子内的空气柱振动而发声； 演奏时，用手分别按住不同的笛孔，空气柱的长度不同，质量不同，振动频率不同，音调不同． 故答案为：空气柱；长度；音调． 9．4G手机使用4G网络，4G指的是第四代移动通信技术.4G是集3G与WLAN于一体，并能够传输高质量视频图象，4G系统能够以10MB的速度下载，上传的速度也能达到5MB，能够满足几乎所有用户对于无线服务的要求.4G网络在传输高质量视频图象信息时，首先是把视频图象信息转换成 电 信号，再通过 电磁波 来传输信息的，它在真空中的传播速度是 3×108 m/s． 【考点】电磁波的传播． 【分析】无线网络通信的载体是电磁波，电磁波在真空中的传播速度是3×108m/s，在传输信号时，首先要把相关信息转换成电信号，再加载到高频电磁波上． 【解答】解：4G网络在传输高质量视频图象信息时，首先是把视频图象信息转换成电信号，再加载到高频的电磁波上，通过电磁波来传输信息． 电磁波在真空中的传播速度是3×108m/s． 故答案为：电；电磁波；3×108． 10．将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象，这是因为塑料丝带了 同种 电荷（选填“同种”或“异种”），这种使塑料丝带电的方法称为 摩擦起电 ，塑料丝带电的实质是 电子 在物体间转移．  【考点】电荷间的相互作用规律；物体带电情况的判断． 【分析】两种不同物质摩擦时，由于不同物质的原子核对核外电子的束缚能力不同，就会导致电荷发生转移，两个物体都带了电，这就是摩擦起电．塑料细丝与手摩擦，摩擦起电，手带了一种电荷，细丝带了另一种电荷． 同种电荷相互排斥，异种电荷相互吸引． 【解答】解：塑料细丝与手摩擦，摩擦起电，由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细丝蓬散开来． 这种使塑料丝带电的方法称为摩擦起电，塑料丝带电的实质是电子在物体间发生了转移． 故答案为：同种；摩擦起电；电子． 11．小华轻松地戴上宽大的乳胶手套做家务，劳动后发现汗涔涔的手很难从手套中抽出，这是由于 大气压 导致手套与手之间的压力 变大 （填“变小”“不变”或“变大”），使摩擦力 变大 （填“变小”“不变”或“变大”）． 【考点】大气压的综合应用；增大或减小摩擦的方法． 【分析】当物体不同位置的气压不同时，大气压的作用效果便会表现出来，据此分析； 在接触面相同时，增大压力可以使摩擦力变大，据此分析． 【解答】解：由生活经验可知，出汗的手很难从乳胶手套中抽出，这是因为手与手套之间缺少空气，在大气压的作用下，使手套与手之间的压力变大，从而增大了手套与手间的摩擦力． 故答案为：大气压；变大；变大． 12．家用电器中如洗衣机、电冰箱等用电器的电源插头有三个金属片，如图甲所示中的箭头所指的较长的金属片应该与 地 线相连，对应插座的孔与用电器的 外壳 相连．如图乙所示是漏电保护器，现在的家庭电路里都装有这种安全装置，当站在地上的人不小心接触了装有这种装置的电路的 火 线时，它就会迅速切断电路，对人身起到保护作用．  【考点】插座的构造与工作方式． 【分析】（1）洗衣机、空调、电冰箱等家用电器的电源插头有三条线，其中一条接火线（通常标有L字样），一条接零（通常标有N字样），第三条线接用电器的金属外壳（通常标有E字样），插座上对应插孔的导线应该与室外的大地相连． （2）带有漏电保护器的总开关具有空气开关和漏电保护器的功能，当出现短路、过载（用电器总功率过大）和漏电时，能自动“跳闸”对人或电路起到保护作用． 【解答】解：（1）三线插头的最上面那个应该与家用电器的金属外壳相连，这样插入三孔插座后，金属外壳就能够和大地连接起来了，一旦用电器漏电使金属外壳带电，能及时把电导走，防止发生触电事故． （2）如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用． 故答案为：地；外壳；火． 13．如图所示，底面积和质量都相同的A、B两容器，分别装有等深、等质量的甲、乙两种液体，放在水平桌面上，则两种液体的密度ρA 小于 ρB，液体对容器底部的压强pA 小于 pB，容器对桌面的压强pA′ 等于 pB′（以上三空均填“大于”“等于”或“小于”）． 【考点】压强大小比较． 【分析】（1）根据图示判断甲、乙两种液体的体积关系，又知质量关系，利用  判断两种液体的密度关系；（2）A容器上宽下窄，液体对容器底部的压力小于液体的重力；B容器为柱状容器，液体对容器底部的压力等于液体的重力；底面积相等，根据压强定义式p=  可判断液体对容器底部的压强．（3）容器对桌面的压力等于容器的重与液体的重之和，根据公式p= 可判断容器对桌面的压强．【解答】解：（1）由图可知，甲液体的体积大于乙液体的体积，又知两种液体质量相等，根据 可知，两种液体的密度ρA小于ρB；（2）A容器上宽下窄，液体对容器底部的压力小于液体的重力； B容器为柱状容器，液体对容器底部的压力等于液体的重力； 比较可知，A容器中液体对容器底部的压力较小，两容器底面积相同，根据压强定义式p= 可知，A容器中液体对容器底部的压强较小，即pA小于pB．（3）容器对桌面的压力等于容器重与液体重之和，两容器的质量相等，液体的质量相等，则两容器的总重相等，故两容器对桌面的压力相等，即FA等于FB ． 两容器对桌面的压力相等，底面积相等，根据p= 可知，两容器对桌面的压强相等，即pA′等于pB′．故答案为：小于；小于；等于． 14．如图所示，工人利用滑轮组以250N的拉力将400N的水泥匀速提高2m．则此过程中，工人拉力做的功是 1000 J；该滑轮组的机械效率是 80% ；工人对地面的压力与其重力相比要 小 ．（填“大”或“小”） 【考点】滑轮（组）的机械效率；滑轮组及其工作特点；压力及重力与压力的区别． 【分析】（1）由图可知绳子的有效股数为2，根据s=nh求出绳端移动的距离，根据W=Fs求出工人拉力做的功，根据W=Gh求出有用功，利用η=  ×100%求出滑轮组的机械效率；（2）工人对地面的压力等于自身的重力减去绳端在竖直方向的分力，据此判断工人对地面的压力与其重力之间的大小关系． 【解答】解：（1）由图可知，n=2， 由图可知，绳端移动的距离： s=nh=2×2m=4m， 工人拉力做的功： W总=Fs=250N×4m=1000J， 拉力做的有用功： W有=Gh=400N×2m=800J， 滑轮组的机械效率： η= ×100%= ×100%=80%；（2）因工人对地面的压力等于自身的重力减去绳端在竖直方向的分力， 所以，工人对地面的压力与其重力相比要小． 故答案为：1000；80%；小． 三、作图题（共7分） 15．（1）如图甲所示，根据图中的入射光线画出相应的折射光线．  （2）如图乙所示，排球离开手后仍在空中继续飞行．不考虑空气阻力，请在图中画出排球的受力示意图． （3）在图丙中虚线框内标出通电螺线管的磁极，并画出螺线管的绕线． 【考点】透镜的光路图；重力示意图；通电螺线管的磁场． 【分析】（1）在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图． （2）排球离开手后，若不考虑空气阻力，只受到竖直向下的重力作用； （3）先由磁感线的方向确定螺线管的NS极，由电源的正负极确定电流的方向，再由右手螺旋定则得出线圈的绕法． 【解答】解： （1）平行于主光轴的光线经凸透镜折射后将过焦点．如图所示： （2）重力的方向是竖直向下的，过重心画一个带箭头的竖直向下的有向线段，用G表示，如图所示： （3）由磁感线的方向可知，螺线管右端为N极，左端为S极，根据螺线管中电流方向，再结合螺线管的N、S极，利用右手螺旋定则可以确定螺线管的绕向，如下图所示：  四、实验题（本大题3小题，共20分） 16．密度测量 欢欢同学在实验室测量一个普通鸡蛋的密度．她的操作过程如下：  ①将天平放在水平桌面上，将游码移到标尺左端的零刻度线处． ②调节平衡螺母使天平平衡． ③将一个鸡蛋放在天平的左盘中，先估测一个鸡蛋的质量； 然后在右盘添加适量的砝码，最后通过加减砝码或移动游码，直到天平平衡，测出的结果如图A所示，一个鸡蛋的质量为 37.8 g；在添加砝码时，她先放入一个50g的砝码，发现指针偏右，去掉50g的砝码后，具体的操作是 先加减小于50g的砝码再移动游码使天平平衡 ． ④将鸡蛋用细线系好放进盛有水的量筒（如图B）中，量筒中的水面升高到如图C所示的位置，则鸡蛋的体积为 36 cm3．鸡蛋的密度为 1.05 g/cm3． 【考点】固体的密度测量实验． 【分析】③鸡蛋的质量等于砝码的总质量与游码所对刻度之和； 加50g砝码指针偏右，说明50g砝码质量大了，应换用小砝码； ④由图B、C，由V=VC﹣VB计算出鸡蛋的体积；根据ρ=  计算鸡蛋的密度．【解答】解： ③由图A可知，天平分度值0.2g，鸡蛋的质量为m=20g+10g+5g+2.8g=37.8g； 加50g砝码指针偏右，说明50g砝码质量大了，取下50g的砝码后应加减比50g小的砝码再移动游码使天平平衡； ④由图量筒的分度值为2ml，B中量筒中水的体积12ml，水和鸡蛋的总体积为48ml，所以鸡蛋的体积为V=VC﹣VB=48ml﹣12ml=36ml=36cm3； 所以鸡蛋的密度： ρ= = =1.05g/cm3．故答案为：③37.8；先加减小于50g的砝码再移动游码使天平平衡；④36；1.05． 17．小明用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律．  （1）测焦距：如甲图所示，让一束平行光正对着凸透镜，移动光屏，直到在光屏上得到一个最小、最亮的光斑．由此可得出该凸透镜的焦距为 10.0 cm； （2）如乙图所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心调到同一高度．当蜡烛距凸透镜的距离为35cm时，移动光屏，可在光屏上得到一个清晰倒立、 缩小 （选填“放大”或“缩小”）的实像．若对换蜡烛和光屏的位置，光屏上仍能得到一个清晰的像，据此原理，人们制成的光学仪器是 幻灯机（或投影仪） ； （3）如乙图所示，把凸透镜换成焦距为30cm的，保持蜡烛和凸透镜的位置不变，移动光屏，在光屏上 不能 （选填“能”或“不能”）得到一个清晰的像，原因是 像距大于60cm ． 【考点】凸透镜成像规律及其探究实验． 【分析】（1）焦距是从焦点到凸透镜的距离； （2）物距大于2f，凸透镜成倒立缩小的实像，像距处于f和2f之间； 物距处于f和2f之间，凸透镜成倒立放大的实像，像距大于2f，幻灯机或投影仪都是根据这个原理制成的； （3）根据物距处于f和2f之间时，凸透镜成倒立放大实像的特点分析． 【解答】解：（1）焦距是从焦点到凸透镜的距离，由图知，该凸透镜的焦距f=40.0cm﹣30.0cm=10.0cm； （2）蜡烛距凸透镜的距离为35cm，则物距大于2f，则可在光屏上得到倒立缩小的实像，此时像距处于f和2f之间； 若对换蜡烛和光屏的位置，则物距处于f和2f之间，凸透镜成倒立放大的实像，幻灯机或投影仪都是根据这个原理制成的； （3）把凸透镜换成焦距为30cm的，物距为35cm，大于1倍焦距，而像距大于2f=60cm，也就是说像在“100”后面．所以在光屏上无法成清晰的实像． 故答案为：（1）10.0；（2）缩小；幻灯机（或投影仪）；（3）不能；像距大于60cm． 18．电学测量型实验 在“测定小灯泡电功率”的实验中，电源电压为6V，小灯泡L的额定电压为2.5V，电阻大约为10Ω，可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω、50Ω，实验电路如图甲所示．  （1）应该选用的滑动变阻器是 R2 （填“R1”或“R2”）． （2）电路正确连接后．闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是 C A．更换小灯泡 B．检查电路是否断路 C．向左移动滑动变阻器滑片 D．向右移动滑动变阻器滑片 （3）小明同学实验时，所用的电压表量程是0～3V，但刻度模糊不清，无法直接读出实验数据，却能从0～15V挡的刻度线看出指针停在11.5V处，则加在电压表两端的实际电压为 2.3 V． （4）如图乙是根据实验数据绘成的U﹣I图象．根据图象提供的信息，可计算出小灯泡的额定功率是 0.5 W．当滑动变阻器的滑片向左移动时，小灯泡的电阻将变 大 ． （5）继续移动滑片，小灯泡突然熄灭，此时电流表示数为0，而电压表有示数，那么发生的故障是 灯泡断路 ，此时电压表的示数是 6 V． 【考点】电功率的测量；串联电路的电压规律；影响电阻大小的因素；欧姆定律的应用． 【分析】（1）求出灯正常工作时的电流，由串联电路电压的特点得出变阻器的电压，根据欧姆定律求出变阻器的最小阻值； （2）根据“闭合开关前，为保护电路，滑动变阻器连入电路中的电阻最大”作答； （3）根据电压表大小量程之比确定示数大小； （4）根据图象找到灯在额定电压下的电流，根据P额=U额I额求灯的额定功率；根据分压原理确定滑片移动后灯电压的变化，得出灯丝的温度变化，根据灯丝的电阻随温度的升高而变大作答； （5）当电压增大到一定程度时，将烧坏灯泡而导致电压表串联在电路中，根据分压原理确定电压表的示数． 【解答】解：（1）灯正常工作时的电流大小I=  =0.25A，变阻器要分去的电压U滑=6V﹣2.5V=3.5V，故滑动变阻器的阻值至少为R滑= =14Ω＞10Ω，所以变阻器应选用R2；（2）电路正确连接后．闭合开关，电流表有示数，说明电路为通路；发现小灯泡不亮，说明电路中电流较小，电阻中的电阻较大，灯的实际功率较小，所以应左移动滑动变阻器的滑片减小电路中的电阻，增大电流，看灯是否发光； 答案 （3）使用电压表大、小量程，指针在同一位置对应的电压之比为  = ，所以从0～15V挡的刻度线看出指针停在11.5V处，小量程的读数应为 ×11.5V=2.3V；（4）根据图乙图象，当电压为2.5V时，电流大小为0.2A，则灯的额定功率P=UI=2.5V×0.2A=0.5W； 当滑片向左移动时，变阻器连入电路中的电阻减小，根据分压原理，变阻器的电压减小，由串联电路 电压的特点，灯的电压增大，由图象知，通过灯的电流也增大，根据P额=U额I额灯的功率增大，温度升高，灯的电阻变大； （5）继续移动滑片，当灯两端的电压增大到额定电压的 时，将烧坏小灯泡，小灯泡熄灭，而导致电压表串联在电路中．因电压表内阻很大，根据欧姆定律一，此时电流表示数几乎为0；由分压原理，电压表分得几乎电源电压，所以电压表的示数为6V．故答案为： （1）R2； （2）C； （3）2.3； （4）0.5；大； （5）灯泡断路； 6． 五、计算题（本大题2小题，共13分） 19．2015年4月21日，重达2.3吨的世界上最大的太阳能飞机“阳光动力2号”降落在南京机场．如图114所示，该飞机机身和机翼均采用极轻的碳纤维材料，机翼上安装有高效太阳能电池板，能提供65kW的最大功率，该飞机的最大飞行速度为140km/h．假设飞机停在水平地面时轮与地面的总接触面积为0.1m2，g取10N/kg．求： （1）飞机在水平飞行时，受到的升力的大小． （2）当飞机发动机的输出功率保持60kW，并以108km/h的速度水平匀速飞行时，发动机的牵引力大小． （3）若飞机发动机保持60kW的输出功率匀速飞行1h，发动机输出的能量为多大？ 这些能量相当于多少升的航空燃油完全燃烧时释放的能量？（航空燃油的热值取4×107J/kg，密度取0.75×103 kg/m3）．  【考点】功率计算公式的应用；有关热机的计算． 【分析】（1）飞机在水平飞行时，受到平衡力的作用，由此计算升力的大小； （2）根据公式P=  =Fv计算牵引力的大小；（3）根据W=Pt计算发动机输出的能量；根据m=  = 计算燃料的质量，由V= 计算燃料的体积．【解答】解： （1）飞机在水平飞行时，飞机受到竖直身上的升力与重力是一对平衡力， 所以升力的大小：F升=G=mg=2.3×103kg×10N/kg=2.3×104N； （2）飞机速度v=108km/h=30m/s， 由P= = =Fv得，飞机水平匀速飞行时的牵引力：F=  = =2×103N；（3）由P= 得：W=Pt=60×103W×3600s=2.16×108J； 由Q=qm得： m= = =5.4kg，由ρ=  可得航空燃油的体积：V=  = =7.2×10﹣3m3=7.2L．答：（1）飞机在水平飞行时，受到的升力为2.3×104N； （2）发动机的牵引力大小2×103N； （3）发动机输出的能量为2.16×108J；这些能量相当于7.2L的航空燃油完全燃烧时释放的能量． 20．某家用电热水器的铭牌如图1：  （1）该电热水器使用的插座应选用图2甲或乙中的哪一个？选择它的理由是什么？ 选择乙．由于三孔插座中多出的一个孔是用来接地线的；当热水器万一漏电时，电流可通过接地线流入大地，避免触电危险 ． （2）求该电热水器正常工作时电热丝的电阻． （3）将该电热水器装满水，并通电使它正常工作，已知电热丝产生的热量有80%被水吸收．求：使水温由20℃升高到60℃所需的时间．[水的比热容为4.2×103 J/（kg•℃）]． 【考点】电功与热量的综合计算． 【分析】（1）三孔插座中多出的一个孔是用来接地线的；家用电器都使用三孔插座，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线，流入大地，防止触电事故的发生． （2）由铭牌可知额定电压和额定功率，根据正常工作时的实际功率和额定功率相等，利用R=  求出此时电热丝的电阻．（3）由密度公式计算出水的质量，由吸热公式Q吸=cm△t计算吸收的热量；根据电热水器的效率先计算电热丝正常工作时所需要产生热量，由电热公式计算电流产生这些热量所需要的时间． 【解答】解：（1）选择乙．由于三孔插座中多出的一个孔是用来接地线的；当热水器万一漏电时，电流可通过接地线流入大地，避免触电危险，故选择图乙． （2）由铭牌可知：额定电压U额=220V，额定功率P额=2kW=2000W， 则根据P=  得电热丝的电阻：R=  = =24.2Ω．（3）将该电热水器装满水，水的质量为： m=ρV=1×103kg/m3×40×10﹣3m3=40kg． 使水温由20℃升高到60℃，水需要吸收热量为： Q吸=cm△t=4.2×103J/（kg•℃）×40kg×（60℃﹣20℃）=6.72×106J． 由于电热丝所产生热量的80%被水吸收， 所以，W=  = =8.4×106J．由Q放=W=Pt得： t=  = =4.2×103s=70min．答：（1）选择乙．由于三孔插座中多出的一个孔是用来接地线的；当热水器万一漏电时，电流可通过接地线流入大地，避免触电危险，故选择图乙． （2）该电热水器正常工作时电热丝的电阻为24.2Ω． （3）使水温由20℃升高到60℃所需的时间为70min． 六、综合能力题（本大题3小题，共18分） 21．你也许会看到，在十字路口，一辆卡车、一辆小汽车和一辆摩托车并排停在白线的后面．绿灯一亮，三辆车同时起动，小汽车冲在最前面，摩托车其次，卡车最慢． 【猜想与假设】小明看到这一现象后，提出了猜想：“机动车起动的快慢可能与质量有关”． 请你提出一个猜想： 机动车的起动快慢可能与牵引力大小有关 ． 【设计并进行实验】 如果直接用卡车、小汽车和摩托车做实验，有些物理量难测量．所以，小明和几个同学设计如图116所示的装置进行实验．实验步骤如下，请你将未完成的部分填写完整． ①选取质量较小的砖块，称出小车和砖块的总质量m1． ②把砖块放到小车上，用弹簧测力计沿水平方向匀速拉动小车，并记下当拉力为F1时，2s后小车离起点的距离为s1． ③保持 质量 不变，按步骤②重做一次，记下当拉力为F2时，2s后小车离起点的距离s2． ④把小车上的砖块换成质量较大的砖块，并称出它们的总质量m2．再次用弹簧测力计沿水平方向匀速拉动小车，记下当拉力为F1时，2s后小车离起点的距离s3；当拉力为F2时，2s后小车离起点的距离s4． 【交流与评估】 ①这个实验完成了怎样的转换呢：在静止的小车上放上质量较大的砖块，是用它当作 卡车 （填“卡车”“小汽车”或“摩托车”），用弹簧测力计拉动测出拉力用以替代 牵引力 ，测出起动后2s内前进的距离，是为了比较 起动快慢 ． ②请你对上面的实验作出评估，找出实验中不容易操作的地方，并提出改进方法． 上面实验难以控制拉力不变，在桌子边缘加一个定滑轮，通过定滑轮吊起重物相等的砖码，以保证拉力大小不变  【考点】控制变量法与探究性实验方案． 【分析】【猜想与假设】根据不同机动车的类型，发动机的功率（或牵引力）不同进行分析； 要探究速度变化快慢与牵引力的关系，需保持质量不变； 【交流与评估】①根据控制变量法结合猜想一的内容得出结论；利用速度的知识对其进行分析，时间相同，前进的路程不同，则速度不同； ②在实验中应拉动物体做匀速直线运动，这点是较难办到的． 【解答】解：【猜想与假设】不同机动车的类型，发动机的功率（或牵引力）不同，所以机动车起动的快慢可能与牵引力或功率大小有关； 探究机动车起动的快慢与牵引力大小的关系，需保持机动车的质量不变； 【交流与评估】①猜想一：机动车起动的快慢可能与其质量大小有关，所以要验证猜想一，应该使牵引力大小相同，比较1、4两次的实验数据； 用弹簧测力计拉动测出拉力用以替代牵引力； 同样是2s，所用的时间相同，前进的距离越大，说明启动的速度越快，所以测出启动后2s内前进的距离，是为了比较启动的快慢； ②上面实验难以控制拉力不变，在桌子边缘加一个定滑轮，通过定滑轮吊起重物相等的砖码，以保证拉力大小不变． 故答案为：机动车的起动快慢可能与牵引力大小有关；质量；卡车；牵引力；起动快慢；上面实验难以控制拉力不变，在桌子边缘加一个定滑轮，通过定滑轮吊起重物相等的砖码，以保证拉力大小不变． 22．探究题 随着“玉兔”在月球上无法“醒来”，华夏儿女久久沉浸在祈祷中，关于月球上的物理现象和规律，同学们提出很多问题和猜想，有关月球周围的磁场问题，洋洋提出了自己的猜想和检验猜想的实验方案． 【进行猜想】 洋洋的猜想： 月球可能像地球一样，本身就是一个十分巨大的磁体，在它的周围存在磁场，并且也有“月磁”南极和“月磁”北极． 【设计并进行实验】 洋洋和芳芳均为检验上述猜想所拟定的实验方案： 洋洋：（1）取一个小磁针用细线悬挂在月球表面附近，如果它静止时指向某一方向，则可表明月球周围存在磁场． （2）小磁针静止时，它的N极所指的方向就是“月磁”的北极． 芳芳：（1）取一个小磁针用细线悬挂在月球表面附近，用手指拨动，观察它静止时N极的指向． （2）在同一地点，重复（1）实验一次，观察它静止时N极的指向是否总是指向某一方向． 【实验结论】 如果观察小磁针静止时总是指向某一方向，则月球上 有 磁场，且小磁针静止时，它的N极所指的方向就是“月磁”的北极． 【交流评估】 你认为 芳芳 的设计较好．小明认为：较好的方案也存在问题；存在的问题改进： 还要换不同位置进行多次实验 ． 【考点】控制变量法与探究性实验方案． 【分析】磁场方向的规定：小磁针静止时北极所指的方向，或小磁针的北极受力的方向；磁场的方向在磁铁的内部为S极到N极的方向，磁铁的外部是N极到S极的方向． 【解答】解：如果观察小磁针静止时总是指向某一方向，则月球上有磁场，且小磁针静止时，它的N极所指的方向就是“月磁”的北极． 上述方案中芳芳的设计较好．为了使实验结论更准确还要换不同位置进行多次实验． 故答案为：有；芳芳；还要换不同位置进行多次实验． 23．阅读短文，回答问题．无叶更舒适 如图甲是一款新型无叶电风扇，与传统有叶风扇相比具有易清洁、气流稳、安全等特点．  开始时，底座中的电动机将空气从进风口吸入，吸入的空气经压缩后进入环形空腔，再从环形空腔上的细缝中高速吹出，夹带着周边的空气一起向前流动，导致后方更多的空气流入风扇的出风口，风量被显著放大． 无叶风扇的细缝结构是根据“康达效应”设计的，康达效应是指当流体（水或空气）顺着物体的凸表面流动时，有向物体吸附的趋向并沿物体的表面继续向前，在离开物体的瞬间，由于惯性其运动方向与出风口末端的法线垂直． （1）风扇正常运行时，相同时间内细缝流出的空气质量 等于 （填“小于”“等于”或“大于”）进风口流进的空气质量． （2）下列与后方更多空气流入电扇出风口的原理相同的是 B ． A．载重汽车装有许多车轮 B．飞机飞行时机翼获得升力 C．足球在草坪上滚动得越来越慢 D．带电的玻璃棒能吸引轻小物体 （3）某品牌的无叶电风扇在实际电功率相同时，它的出风量与出风口的面积有关，相关数据如下表所示，利用表中的数据在图乙坐标系中作出电风扇的出风量与出风口面积的图象．

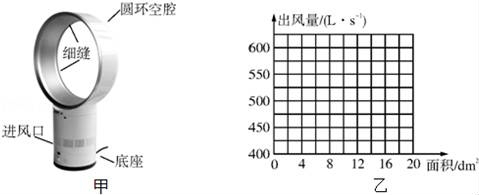

【考点】力与运动的关系． 【分析】（1）电动机将空气从进风口吸入，从圆环空腔上的细縫中高速吹出，由此判断； （2）根据流体压强与流速关系，分析各选项； （3）根据表格数据描点连线画出图象． 【解答】解： （1）由题可知：电动机将空气从进风口吸入，吸入的空气经压缩后进入圆环空腔，再从圆环空腔上的细縫中高速吹出，所以相同时间内从细缝口流出空气质量应等于进风口流进的空气质量； （2）空气从圆环空腔上的细縫中高速吹出，空气流速大，压强小，其后方空气流速小，压强大，所以更多的空气流入电扇出风口．即运用到流体压强与流速关系的原理． A、载重汽车装有许多车轮，是通过增大受力面积减小，对地面的压强，不合题意； B、飞机飞行时机翼上方空气流速大，压强小，下方空气流速小，压强大，从而使飞机获得升力，符合题意； C、足球在草坪上滚动得越来越慢，是因为受到的地面的摩擦力的缘故，不合题意； D．带电体具有吸引轻小物体的性质，所以带电的玻璃棒能吸引轻小物体，不合题意； 故选B． （3）根据表格中数据，在乙中坐标系中描点连线，画出的图象为：  故答案为：（1）等于；（2）B． 2016年10月20日 (责任编辑：admin) |
