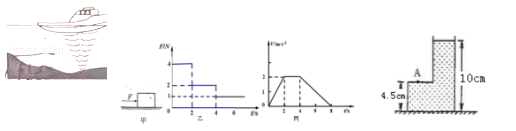

☆☆☆ 点击下载试题 ☆☆☆ ![]() 由于格式问题,部分试题会存在乱码的现象,请考生点击全屏查看! 一、作图与填空题(每空、每图2分,共26分;将答案直接写在横线上不必写出解题过程) 1、在飞机失事搜寻过程中,搜救舰船在定位和测量海深时都要用到超声侧位仪(如图所示),它是利用声音可以在________中传播来工作的.若海水的深度是6.75km,声音在海水中的传播速度是1500m/s,则侧位仪发出信号后需经过_______秒才能接收到信号。 ![]() 2、涪江水面平静,两岸河堤高出水面1m,河堤上一棵树高4m,这棵树在涪江水中的像高4m;小明同学站在树的对岸河堤上,他的眼睛与树尖的距离为 ![]() ![]() ![]() ![]() 3、如图甲所示.放在水平地面上的物体受到方向不变的水平推力F的作用,F的大小与时间t的关系和物体运动速度v与时间t的关系如图乙和丙所示.由图象可知,当t=5s时,物体受到的摩擦力为_____N。 4、我们学过匀速直线运动,但变速直线运动是一种更普遍的运动形式。速度随时间均匀变化的运动称之为匀变速运动,可以表示为 ![]() ![]() ![]() ![]() ![]() ![]() ![]() 根据以上信息:一个做匀变速直线运动的物体开始时的速度是 ![]() ![]() 5、如图所示的容器放在水平桌面上,内装有0.8kg 的酒精,酒精对A点的压强是______Pa (酒精密度是 ![]() 6、如图所示,质量不计的木板AB处于水平位置平衡,且可绕0点无摩擦转动。OA=0.2m,OB=0.5m,在A端挂一个重3N的物体甲,另一重2.5N的小滑块乙在水平拉力作用下,以0.1m/s的速度从O点匀速向右滑动,在此过程中,甲对地面的压力_____(选填“变大”、“变小”或“不变”),小滑块在木板上水平滑动的时间为_____s。 ![]() 7、不计热量损失,质量为4kg、温度为_____℃的冷水和质曇为3kg、温度为80℃的水混合 后温度为40℃。 8、如图所示,电源电压5V,R1=52,R2=102,当闭合开关后,两电表有示数且保持稳定,则甲电表的示数为_________。 9、标有“25V 0.32A”字样的小灯泡,如图所示是其电流随电压变化的1-U图象,若将两个完全相同的这种灯泡串联在电压为4V不变的电源上,则工作1min两个灯泡消耗的电能总共为______J。 10、如图所示,根据小磁针静止时的指向,在图中“电源”的左端或右端标出“+”极。 二、选择题(每小题3分,共21分;每题给出的四个选项中,只有一个选项是符合题意的,请将该选项的标号填入下表对应题号下的表格内) 11、泡沫钢是含有丰富气孔的钢材料,可作为防導服的内芯,孔隙度是指泡沫铡中所有气孔的体积与泡沫钢总体积之比。已知钢的密度为7.9×10 ![]() A.1% B.10% C.90% D.99% 12、跨江大桥施工时,要向江中沉放大量的施工构件,假设一正方体构件被绶缓吊入江水中(如图甲),在沉入过程中,其下表面到水面的距离h逐渐增大,随着h的增大,正方体构件所受浮力 ![]() ![]() A.浮力 ![]() C.构件所受的最大浮力为 ![]() ![]() ![]() 13、如图所示,用用20N的力F拉着重为100N的物体,使其沿水平面以 ![]() A.拉力F做的功为200J B.物体所受的摩擦力为40N C.滑轮组的机械效率为75% D.滑轮组对物体所做有用功的功率为80W ![]() ![]() ![]() 14、水平地面上的绝缘平板小车内竖直固定一个压敏电阻R(其电阻值会随菪所受压力的增次而减小),与定值电阻Ro、电流表、电源接成韦韦联电路,压敏电阻旁紧靠一个重物M。已知小车静止时电流表的示数为lo,向右加速运动时发现电流表示数I,则 I 15、如图所示的电路中,电源电压为20V,定值电阻R为20Ω,滑动变阻器标有“30Ω 21A"字样,电压表选用的量程是0~15V,在该电路正常使用的情况下,则 A.电路消耗的最大功率为20W B.电路消耗的最小功率为8W C.电压表的最小示数为5V D.滑动变咀器接入电路的最小阻值为10Ω ![]() ![]() 16、如图所示电路,闭合开关,灯泡不亮,电流表无示数,电压表有示效,其故障原可能是 A.灯泡开路 B.灯泡短路 C.滑动变阻器开路 D.滑动变阻器短路 17、关于能源、电磁波与信息技术的说法正确的是 A.太阳能、风天然气是可再生能源 B.光纤通信主要利用用电信号传递信息 C.手机既能发射电磁波也能接收电磁波 D.卫星导航系统主要靠超声波来传递信息 三、实验题(第18小题6分,第19小题8分,第20小题8分,共22分) 18:小华同学用如图阳所示的实验器材做“探究凸透镜成像规律”的实验。 ![]() (1)调整器材高度时,应________ (填“点燃”或“不点燃”)蜡烛. (2)器材处于图甲所示位置时,烛焰恰好在光屏上成等大、倒立的实像,若将蜡烛移动至20cm 刻度处,应将光屏移动到_______ (填字母)范围的某一位置才能再次在光屏得到清晰的像. A.50-60cm B.60-70cm C.70-80cm D.80-100cm (3)小华发现烛焰的像成在光屏的上方,为了使像成在光屏的中央,她应向______(选填“上”或“下”)调整蜡烛。 19、某小组在“测滑轮组机械效率的实验”中得到的数据如表所示,实验装置如图所示. ![]() (1)小组同学发现实验过程中边拉动边读数,弹簧测力计示数不稳定,应该静止读数,小芳认为他的想法不正确,因为她没有考虑到____________ 对滑轮组机械效率的影响. (2)通过比较_________(填实验次数的序号)两次实验数据得出结论:使用同一滑轮组提升同一重物时,滑轮组的机械效率与绳子段数无关。 (3)通过比较_________(填实验次数的序号)两次实验数据得出结论:同一滑轮组提升重物时,物重越大,滑轮组的机械效率越高。 (4)通过比较3、4两次实验数据可得出结论:______________________________________。
在“测量小灯泡的电功率”实验中,电源电压为6V保持不变,所用小灯泡的额定电压为 ![]() ![]() ![]() (1)用笔画线代替导线,将图甲的实物图连接完整.要求:滑动变阻器滑片P向右滑动时小灯泡变亮。 (2)闭合开关S后,发现小灯泡不亮,但电流表和电压表均有示数,接下来首先应该操作的是_______(填序号) A.检查电路是否断路 B.检查电路是否短路 C.移动滑动变阻器的滑片P,观察小灯泡是否发光 (3)通过小灯泡的电流随它两端电压的变化如图乙所示,分析图象可知,当小灯泡两端的电压增大时,灯丝的电阻会________(填“增大”不变”或“减小”);小灯泡的额定功率为______W. 四、推导与计算题(第21小题3分,第22小题5分,第23小题8分,共21分;解答要有必要的公式和过程,只有最后答案的不能得分) 21、高速公路已广泛应用ETC收费系统,这种系统是对过往车辆无需停车即能实现收费的电子系统。如图是某高速公路入口处的ETC通道示意图。现有一辆总质量 ![]() ![]() ![]() ![]() ![]() ![]() 求汽车的重力大小; 求汽车从减速开始到离开ETC收费岛全过程的平均速度大小; 若汽车在ETC收费岛匀速行驶所受阻力为车重力的0.2倍,求汽车通过ETC收费岛牵引力所做的功和功率。 当定值电阻R两端的电压由U1(U1+0)增大到U2时,通过它的电流增大了△I,电功率增加量为△P。请推导证明:△P=(U+U2)△I。 23,我们已经学过申和并联电路,如图甲电路中EF之间的总电阻,可以理解为Ra和Rb先串联的总电阻,再与R。井联来求得;如图乙电路中MN之间的总电祖,可以理解为Rh和Ri先并联的总电阻,再与R串来求得。 ![]() ![]() 图丙是一只学生用的双量程电流表实物和电路符号,它有“0~0.6A"、“り~3A”两个量程,其内部结构是由灵敏电流计表头G和定值电阻R1,R2并联改装而成,内部电路如图丁所示,已知G的内阻Rg=75Ω,满偏电流为Ig=4.4mA;试求R1、R2的阻值。(结果保留2位小数) (责任编辑:admin) |
